进口气动铝合金蝶阀

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

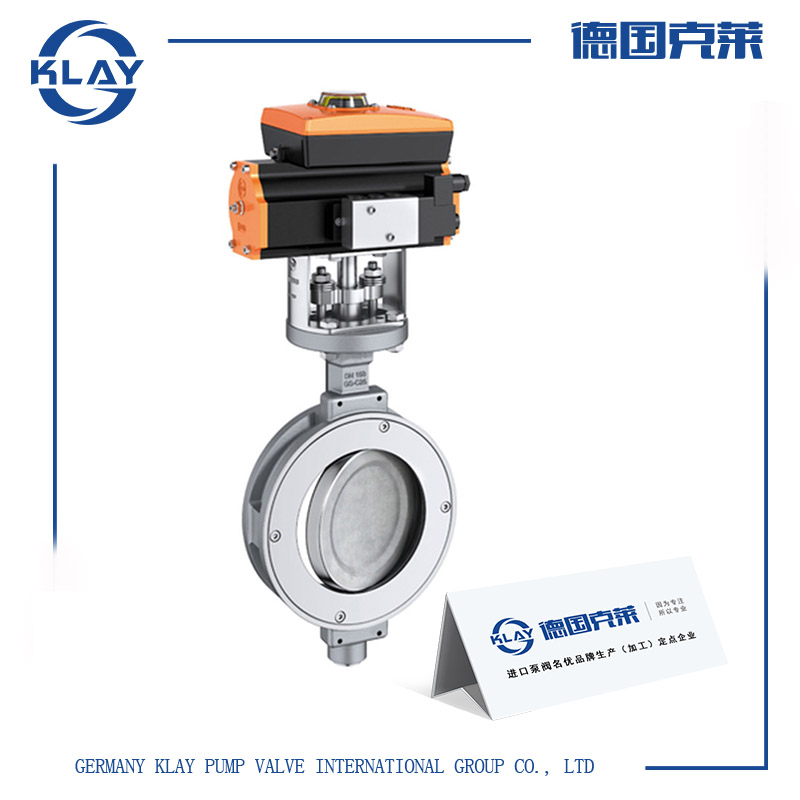

一、进口气动铝合金蝶阀产品详情

德国克莱KLAY气动铝合金蝶阀结构简单,紧凑,90度回转启闭迅速。蝶阀较轻的铝合金阀体扭矩小,持久的密封性能。本防结露蝶阀有多层次渐进接触式阀座设计,使阀板在关闭过程中逐渐接触阀座在保证良好的密封性能的同时减少不必要的扭矩,从而延长阀座的使用寿命。气动铝合金蝶阀采用无销连接技术,保证介质与金属完全隔离可靠性高。

二、进口气动铝合金蝶阀技术参数

公称通径:DN40-DN1200

公称压力:1.0Mpa-1.6Mpa

适用温度:-20℃~120℃

适用介质:水、气、油

阀体材质:压铸铝合金

阀板材质:不锈钢(304、316、316L)

阀杆材质:不锈钢(416、304、316、316L)

阀座材质:EPDM、NBR、氟橡胶

三、进口气动铝合金蝶阀应用范围

采用了高性能顶盘材料,能有效地防止阀体部分的温差,隔离了管道内介质的传递,达到了执行器和法兰表面无结露。由于气动铝合金防结露蝶阀高性能的材料有很多的优点:如低吸水性、抗腐蚀性、绝热膈冷性等,该蝶阀广泛应用于:水、气、油、暖通、水处理、空调成套设备等。

四、进口气动铝合金蝶阀优势特点

1.该气动防结露蝶阀小型轻便,,使用安装方便。

2.蝶阀扭矩减小实现了驱动装置的轻量化和小型化,省力轻巧。

3.阀杆密封环防止流体泄漏。

4.不同材质的阀座,适应不同工况,具有良好的防腐蚀和密封性能。

5.较轻的铝合金压铸阀体,防止锈蚀。

五、进口气动铝合金蝶阀结构尺寸

公称通径 H H1 H2 Z E F L
inch mm
2" DN50 310 80 90 147 98 72 43
2.5" DN65 330 90 115 147 98 72 46
3" DN80 350 98 126 147 98 72 46
4" DN100 380 112 146 147 98 72 52
5" DN125 440 138 181 147 98 72 56
6" DN150 465 153 210 147 98 72 58
8" DN200 575 189 257 260 137 108 60
10" DN250 690 213 313 340 175 142 68
12" DN300 800 255 365 412 193 152 78

温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口气动铝合金蝶阀型号参数、结构原理、价格等详情请联系我们。
