进口电动执行机构

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

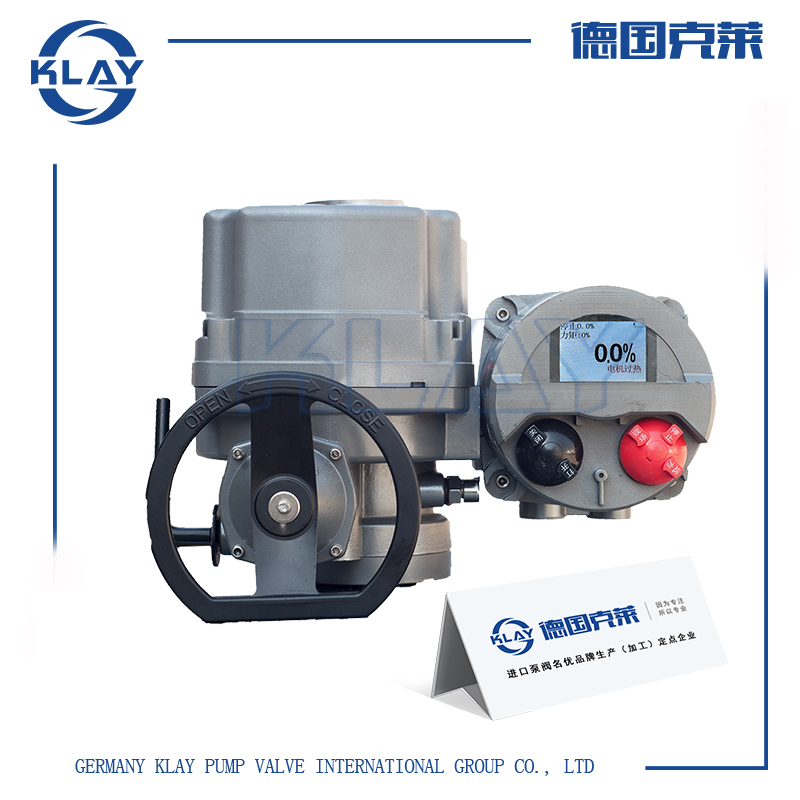

一、进口电动执行机构产品详情

电动装置是电动阀门的驱动装置，用以控制阀门的开启和关闭。多回转系列适用于闸阀、截止阀、节流阀、隔膜阀，其派生产品(加减速器，如涡轮箱)适用于球阀、蝶阀和风门等，它可以对阀门实现远控、集控和自动控制，广泛应用于电站、冶金、石油、化工、造纸、水厂等。

二、进口电动执行机构技术参数

＊输入信号：（一）模拟信号 a. 4-20mA.DC 输入阻抗250Ω、b. 0-10mA.DC 输入阻抗500Ω
（二）开关量信号
＊输出信号（一）阀位反馈信号： 4-20mA.DC 负载阻抗≤750Ω
＊基本误差：（一）IA、IM多转式遥控智能电动装置 ≤±1%
（二）标准型角行程电动装置、调节型角行程遥控智能电动装置 ≤±1%
（三）IQL直行程电动遥控智能电动装置行程≥25mm ≤±1%
＊死区 0.1～9.9%可调默认设置为≤0.5%
＊中途限位开限位设置范围为 40%~100%
关限位设置范围为 0%~60%
＊间隙：（一）IQ多转式调节型遥控智能电动装置 ≤1°
（二）IA多转式标准遥控智能电动装置 ≤1°
（三）IQL直行程遥控智能电动装置 ≤1mm
（四）调节型角行程遥控智能电动装置 ≤1°
（五）标准型角行程遥控智能电动装置 ≤1°
＊禁止运行时间 0~99秒可调
＊供电电源：三相三线制电压： 24v、 30V、110V、220V、380V、415V、440V、460V、660V（±10%）
变频电压：220V、380V（±10%）
频率：50Hz/60Hz(±1%)
＊外壳防护等级： IP68
＊防爆等级：（一）遥控器本安型ibⅡBT4
(二) 遥控智能电动装置为隔爆型dⅡBT4
＊输出触点容量： 220V.AC, 5A; 30V.DC, 5A
＊使用环境条件（一）环境温度： -25 ~ +70℃（隔爆型：-20 ~ +60℃）
（二）相对湿度：5% ~ 98%；
（三）大气压力：86 ~106kPa；
（四）空气介质：周围空气中无腐蚀性气体。
＊抗干扰指标： a、外磁场≤400A/m,50Hz
b、共模干扰250V,50Hz
c、串模干扰有效值为1V的交流信号
频率为50Hz，相位0~360°
d、静电放电： 4kV
e、电快速瞬间脉冲群：电源端1000V；信号输入端：500V。
f、射频干扰：频率80~1000MHz 试验场强3V/m, 距离1m
g、浪涌干扰：1kV

三、进口电动执行机构工作原理

有两种状况，一种是交流供电的驱动电源，这种电动执行机构是较为常用的，在运用的时分，接通三相电源就可以运用，这种具有备用电源的电动执行机构在停止重要的工业消费中是十分重要的，某些重要的消费假设断电了，那么正在停止消费的产品就会报废了，使用具有备用电源的电动执行机构可以增加这个损失，另一种是它具有两种供电的方式，一种适宜交流供电，同时它还具有备用电源，这种电动执行机构通常运用在重要的中央，在发作电源供电缺点的时分，就会启用备用电源供电继续任务，这个备用电源普通是是可充电的大功率电池，任务原理就像应急灯那样，平时是适用交流供电，等到交流电断电了，备用电源就会自动启动，电动执行机构在工业消费中是一个重要机构，它的品种有很多。
