进口消防蝶阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

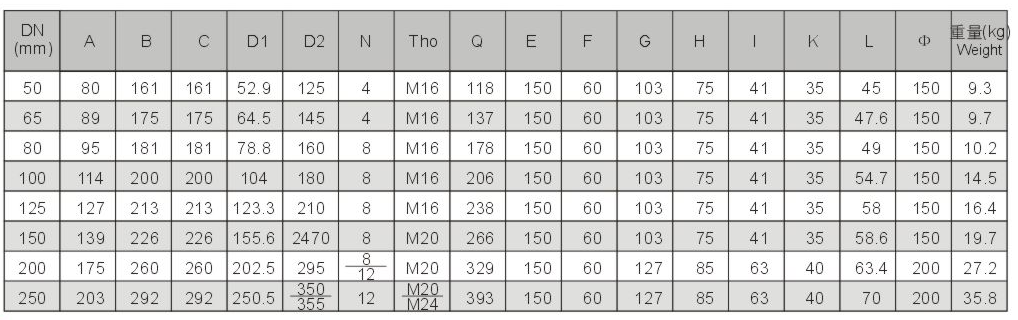

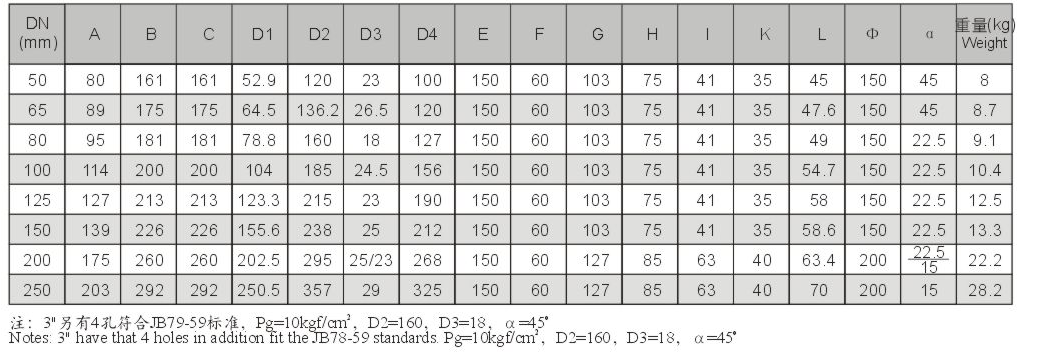

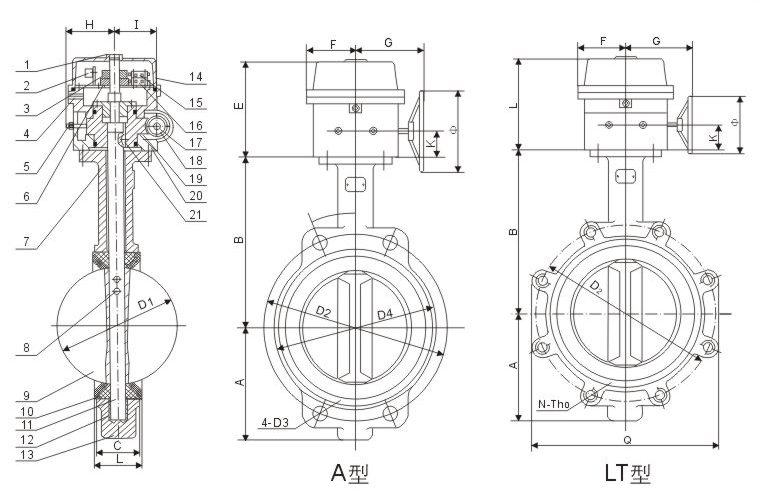

产品介绍一、进口消防蝶阀结构尺寸
1、消防蝶阀开度指示Degree of opening instruction
2、接线端子Wiring electric terminal
3. 开向凸轮Openning cam
4、出线口Out of line mouth
5、限位螺钉Spacing screw
6、关向凸轮Closing cam
7、“口”型圈"mouth" mould cirde
8、圆锥销Pins
9、蝶板Butterfly board
10、 阀座密封圈The valve seat se aling-circle
11、转轴Tuming axle .
12、轴套Axle sleeve
13、阀体Valve body
14、 箱罩Chest cover
15、开向微动开关Openning microswitch
16、关向微动开关Closing microswitch
17、蜗杆轴The worm spool
18、蜗杆Worm
19、蜗轮Worm gear
20、箱体Chest body
21、半圆键Semicircle key
