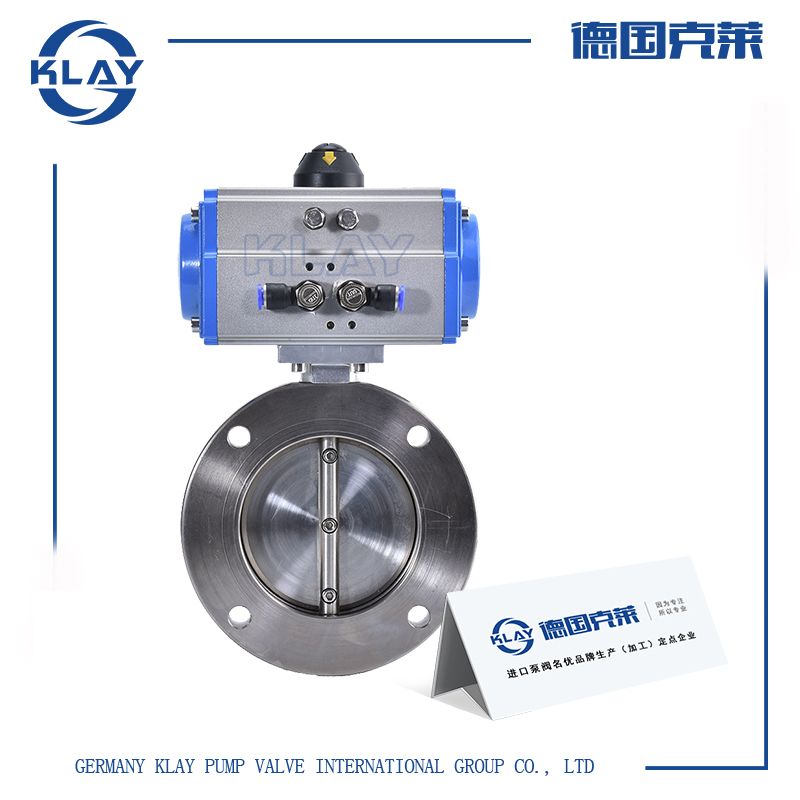

进口气动真空蝶阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口气动真空蝶阀产品详情
广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、进口气动真空蝶阀技术参数
| 适用范围 | 105～1.3×10-4Pa |
| 阀门漏率 | ≤1.3×10-4Pa.L/S. |
| 适用温度 |
-25～+80℃(丁腈橡胶) -30～+150℃(氟橡胶) |
| 气源压力 | 0.4～0.6MPa |
| 安装方向 | 任意 |
三、进口气动真空蝶阀工作原理
是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，以角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目前一种新型的气动执行器控制的气动真空蝶阀，分为双作用和单作用(弹簧复位)气缸。可选配反馈信号装置及电气阀门定位器。
四、进口气动真空蝶阀性能特点
1、齿轮式双活塞，输出力矩大，体积小;
2、气缸选用铝金材料，重量轻、外形美观;
3、可在顶部、底部安装手动操作机构;
4、齿条式连接可调节开启角度、额定流量;
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作;
6、IS05211标准连接为产品的安装更换提供了方便;
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、进口气动真空蝶阀外形尺寸
| DN | D | Do | D1 | B | H | B1 | L | n-φc |
| 40 | 85 | 70 | 44 | 22 | 162 | 90 | 104 | 4-φ7 |
| 50 | 110 | 90 | 55 | 22 | 175 | 90 | 104 | 4-φ7 |
| 65 | 125 | 105 | 70 | 26 | 198 | 102 | 140 | 4-φ9 |
| 80 | 145 | 125 | 85 | 30 | 208 | 102 | 140 | 4-φ9 |
| 100 | 170 | 145 | 105 | 30 | 220 | 102 | 140 | 4-φ12 |
| 150 | 220 | 195 | 156 | 35 | 272 | 115 | 164 | 8-φ12 |
| 200 | 275 | 250 | 208 | 40 | 330 | 205 | 190 | 8-φ12 |
| 250 | 330 | 300 | 258 | 45 | 335 | 205 | 190 | 8-φ14 |
| 300 | 380 | 350 | 308 | 55 | 426 | 152 | 247 | 8-φ14 |
| 400 | 500 | 465 | 410 | 60 | 520 | 180 | 308 | 8-φ18 |
| 500 | 600 | 565 | 510 | 80 | 643 | 220 | 378 | 12-φ18 |
| 600 | 710 | 670 | 610 | 100 | 760 | 270 | 524 | 12-φ21 |
| 800 | 920 | 815 | 815 | 130 | 962 | 320 | 648 | 20-φ21 |
| 1200 | 1440 | 1280 | 1280 | 150 | 1360 | 385 | 1480 | 36-φ19 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口气动真空蝶阀性能参数、结构尺寸、价格等详情请联系我们。
