进口凸耳式蝶阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

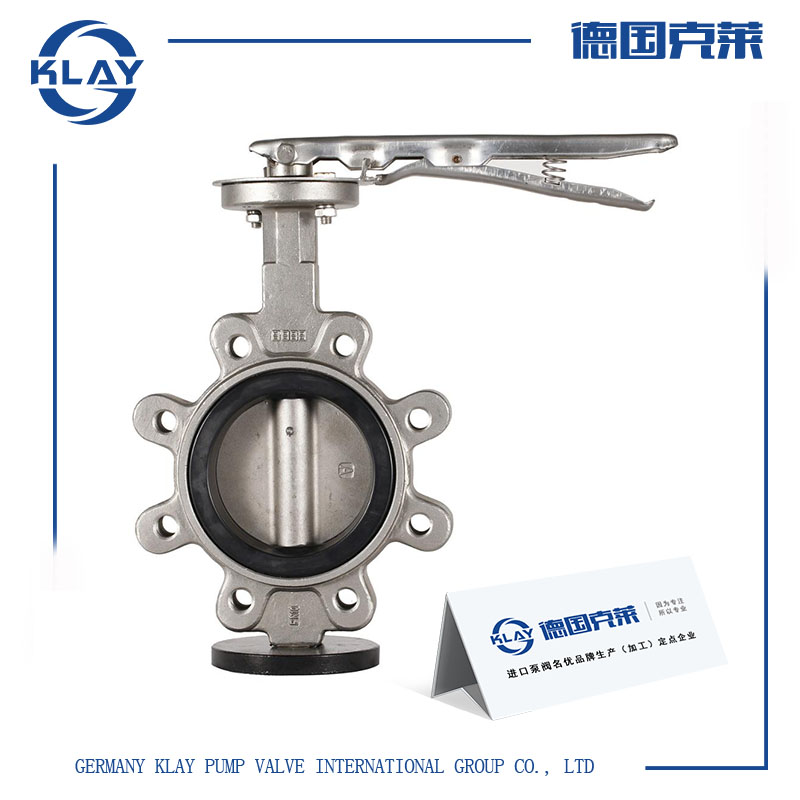

产品介绍一、进口凸耳式蝶阀产品详情
进口凸耳对夹蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。蝶板只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。处于完全开启位置时，蝶板是介质流经阀体时唯一阻力，因此通过该阀门所产生的压力降很小。二、进口凸耳式蝶阀技术参数
公称通径：DN40-DN600
公称压力：1.0MPa-1.6MPa
适用介质：水
适用温度：-20℃-120℃
阀体材质：铸铁、球墨铸铁、铸钢、不锈钢
操作方式：手柄
三、进口凸耳式蝶阀结构尺寸
| 通径 | H1 | H | D | L | A |
| 50 | 83 | 309 | 125 | 42 | 172 |
| 65 | 95 | 334 | 145 | 45 | 172 |
| 80 | 102 | 347 | 160 | 45 | 172 |
| 100 | 124 | 398 | 180 | 52 | 201 |
| 100 | 124 | 398 | 180 | 52 | 201 |
| 125 | 139 | 431 | 210 | 55 | 262 |
| 150 | 150 | 455 | 240 | 56 | 262 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口凸耳式蝶阀型号参数、结构原理、价格等详情请联系我们。
