一、进口气动卫生级对夹蝶阀产品详情

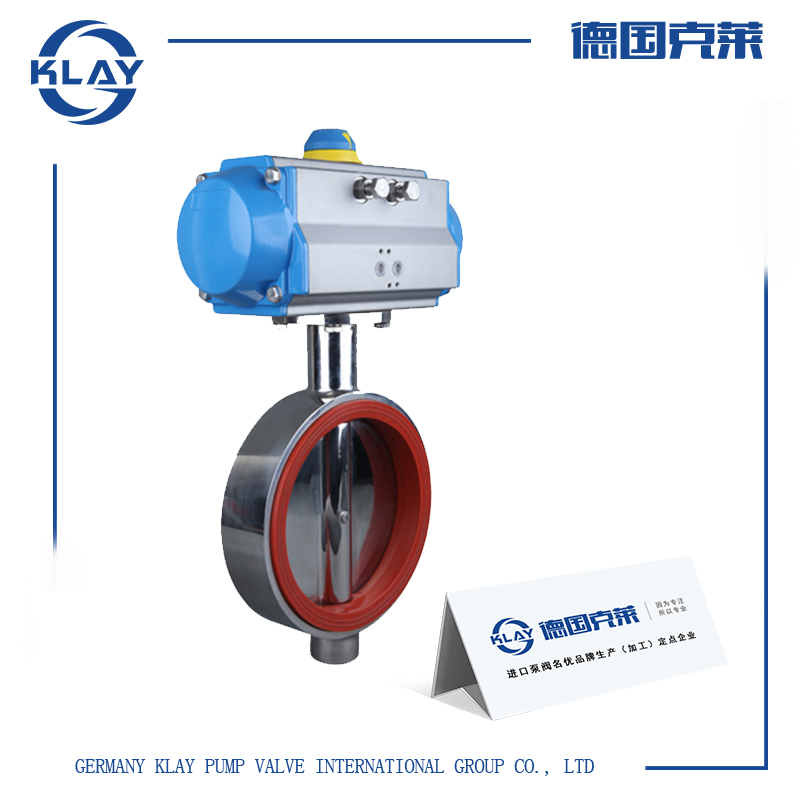

德国克莱卫生级气动蝶阀是一款卫生型、自动或手动操作的蝶阀,适合于不锈钢管道系统内的各类应用。蝶阀既可通过一个气动头进行遥控操作,也可以通过一个手柄进行手动操作。 气动卫生级蝶阀有三种标准款型,即常闭(NC)型,常开(NO)型和空气/空气(A/A)型。 气动执行器将一个活塞的轴向运动转换为阀门轴的90°旋转运动。当阀门体内的圆形蝶片接触到蝶阀的密封圈上时,执行器的扭矩变大,关闭阀门,选择不同的手动操作用的手柄可将阀门机械式锁定在开启,关闭,中间或其它的位置上。实现对流量进行调节。

二、进口气动卫生级对夹蝶阀技术参数

公称通径:DN15-DN150

工作压力:0-10bar

工作温度:-20℃~135℃

灭菌温度:150℃(MAX 20min)

连接方式:焊接/快装/螺纹/法兰

密封材质:EPDM / FPM

外表面处理:R≤1.6μm

内表面处理:R≤0.8μm / 内面#320-#400抛光精加工

与介质接触的部件:SUS304L/SUS316L(14307/14404)锻造

不与介质接触的部件:304(1.4301)

控制气源压力:5bar-8bar 焊接端标准:DIN11850系列

三、进口气动卫生级对夹蝶阀工作原理

进口气动卫生级蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在卫生级蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则为全开状态。卫生级气动蝶阀不仅结构简单、体积小、重量轻、材料耗用省,安装尺寸小、而且驱动力矩小,操作简便、迅速,并且还可同时具有良好的流量调节功能和关闭密封特性。在完全开启时,具有较小的流阻,当开启在大约15°至70°之间时,又能进行灵敏的流量控制,因而在大口径的调节领域,蝶阀的应用非常普遍;卫生级蝶阀阀板的运动带有擦拭性,因而该蝶阀可用于带悬浮固定颗粒的介质,依据密封件的强度也可用于粉状和颗粒状介质。

四、进口气动卫生级对夹蝶阀优势特点

1 、卫生级气动蝶阀橡胶密封圈与阀板均采用进口件,保证了蝶阀的使用性能和使用寿命。

2 、蝶阀采用高精度数控车床精车阀体,保证了蝶阀可靠的互换性,免去了因更换橡胶而不能保证其使用性能的麻烦。

3 、阀杆镶装尼龙轴套,减小了磨擦力因而开启灵活轻松。

4 、钢件均采用不锈钢制作,橡胶采用食品橡胶,卫生质量高。

5 、阀体通径与管道内径等径,开启时窄而呈流线型的阀板与流体方向一致,流量大而阻力小,无物料积聚。

6 、手柄采用扳动式和拉动式,可承受较大操作力矩,不易扳断。
