进口气动法兰蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

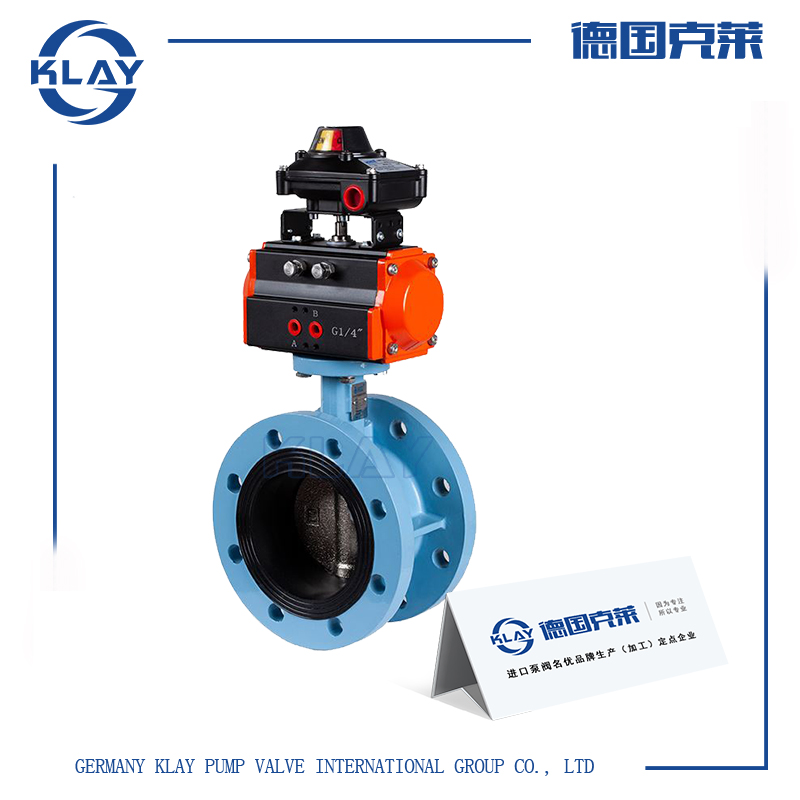

一、进口气动法兰蝶阀产品详情

为中线型蝶阀及气动执行器组成，整个蝶板与阀门在360°圆周内同心(中线)具有双向密封功能。阀座和阀体内衬一体化，适用于各种不同的腐蚀性介质，作管路启闭或调节以达到控制要求。

二、进口气动法兰蝶阀技术参数

公称通径：DN50～DN1200(mm)

公称压力：PN1.0、1.6、2.5、4.0MPa

连接形式：法兰式连接

驱动形式：气源驱动(压缩空气5～7bar)

阀体结构：软密封(中线型)，硬密封(双偏心，三偏心)

适用温度：软密封≤150℃，硬密封≤450℃

泄露量Q：按GB/T4213-92，为Kv值的10-4，(软密封：零泄露)

阀体材质：碳钢、不锈钢304、不锈钢316

控制方式：开关型(开关两位切断)，调节型(4～20mA控制)

作用形式：单作用(常开,常闭,弹簧复位),双作用(气开气关式)

三、进口气动法兰蝶阀工作原理

一种(阀板)绕垂直于通道的固定轴旋转的阀门，其由活塞式双作用或单作用(弹簧复位式)气动执行器和蝶形阀组成，属旋转高性能型调节或切断阀类，配用电气阀门定位器或电磁阀、空气过滤减压器、限位开关(阀位回讯器)，可实现对工艺管路中流体介质的比例调节和二位切断控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

四、进口气动法兰蝶阀性能特点

①密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象;

②阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好;

③阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座;

④法兰对夹孔连接适用多种标准。

五、进口气动法兰蝶阀外形尺寸

DN	主要外形连接尺寸					法兰尺寸和螺栓孔尺寸
	L	H	H1	A	B	0.6MPa				1.0MPa				1.6MPa
	L	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	82.5	338	180	65	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	358	180	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	413	245	72	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	428	240	72	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	444	240	72	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	553	350	93	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	678	350	93	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	192.5	742	550	350	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	222.5	803	600	350	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	252.5	866	600	350	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	282.5	940	600	350	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	307.5	995	750	380	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	335	1058	750	380	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	390	1163	750	380	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	447.5	1283	750	380	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	507.5	1398	750	380	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	557.5	1498	1250	380	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	615	1608	1500	580	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	727.5	1876	1500	580	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328
