进口电动软密封蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

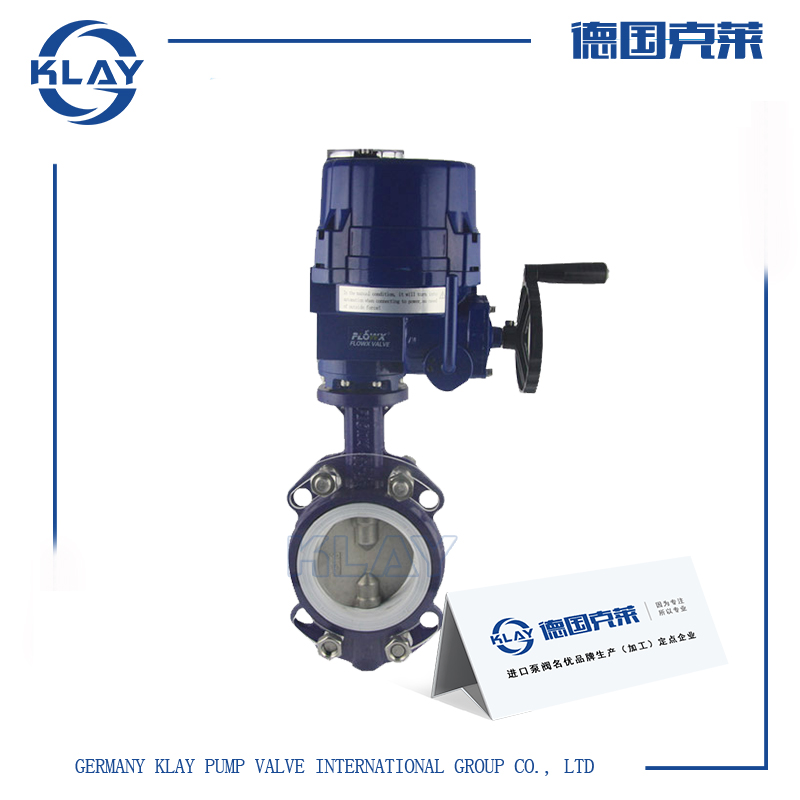

一、进口电动软密封蝶阀产品详情

一般为中线型结构，主要由软密封蝶阀与电动执行器组成，按不同的连接方式可分为法兰式和对夹式。其密封形式采用密封结构，具有良好的密封性能(可达零泄露)密封材料为各种橡胶、聚四氟乙烯等。电动软密封蝶阀一般用于温度≤200℃,公称压力≤1.6MPa的常温环境和低压、中压场所，由于结构特征的限制，不适应耐高温、高压及抗磨损等行业。广泛用于水处理、环保、石油、化工等管道上作调节流量和截流介质的作用。

二、进口电动软密封蝶阀技术参数

公称通径	DN（mm）	50～800
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

三、进口电动软密封蝶阀工作原理

是由角行程的电动执行机构和蝶阀组成，密封圈为橡胶圈或聚四氟乙烯圈。接入220V电压即可控制阀门的开关，也可以接入控制模块，输入控制信号4-20mA或1-5V DC进行控制。

四、进口电动软密封蝶阀性能特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速;

2、操力矩小，操作方便，省力灵巧;

3、可以任何位置安装，维修方便;

4、密封件可以更换，密封性能可靠达到双向密封零泄漏;

5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

五、进口电动软密封蝶阀外形尺寸

公称通径(DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
