进口电动调节蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

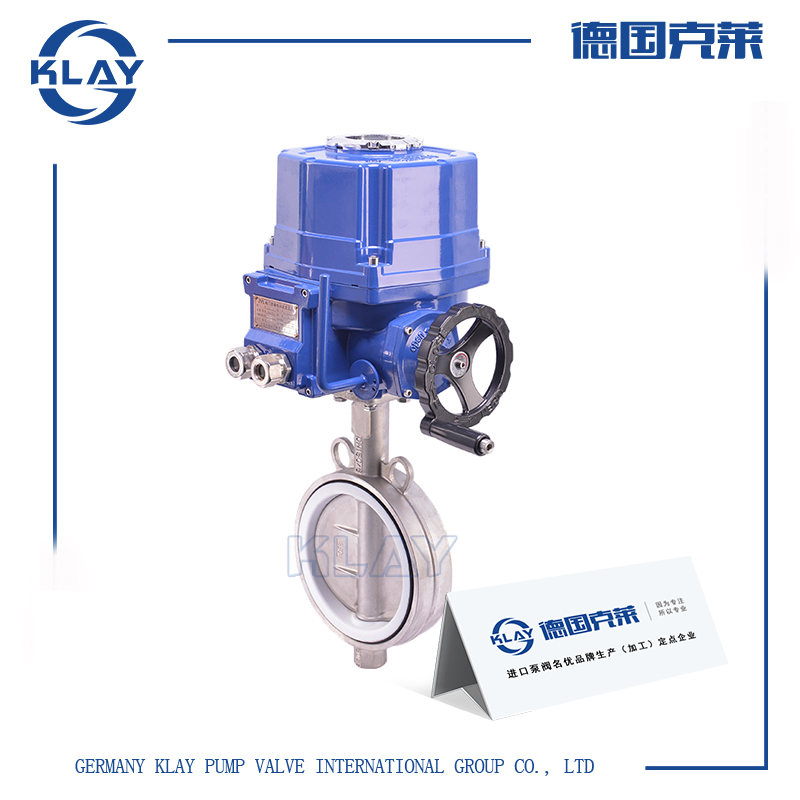

一、进口电动调节蝶阀产品详情

采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。蝶板采用框架结构，强度高，过流面积大，流阻小。整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

二、进口电动调节蝶阀技术参数

阀体型式：直通铸造蝶形阀、直通焊接蝶形阀

公称通径：DN50~4000 公称压力：PN0.6MPa

连接型式：对夹式、法兰连接、法兰连接凸面阀体、

阀板材质：WCB(SCPH2) CF8(304)、Q235A(SS41)

阀杆材质：2Cr13、304

适用温度：常温型-40℃~250℃

中温型：-40℃~450℃

高温型-40℃~600℃

填料：柔性石墨、石棉盘根、石棉编织填料

阀芯型式：铸造蝶形板、焊接蝶形板

流量特性：近似等百分比

密封型式：普通型、后座密封、椭圆密封

泄漏量：普通型5‰、后座型4‰、椭圆型3

可调比：30：1

三、进口电动调节蝶阀工作原理

通过电动执行器模块操控蝶阀开关，可使当前处于任意45度位置。

四、进口电动调节蝶阀性能特点

采用对夹中心板式结构，主要由阀体，阀板，阀轴，阀座及传动装置组成，结构简单紧凑，小巧轻便，运输，安装，拆卸方便;90°的启闭，开关迅速，操作扭矩小，省力轻巧;密封性能好，使用寿命长，可达到零泄露;其流量特性近似于直线，调节性能好。电动调节蝶阀为橡胶密封，关闭时蝶板和阀座密封性能良好，双向密封性能优良，扭矩值小，阀门在工作压力下保持100%零泄漏，且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板，阀板做90°转动。蝶板启闭灵活，无卡涩、跳动现象，扭矩小。

五、进口电动调节蝶阀外形尺寸

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26
