进口电动执行器

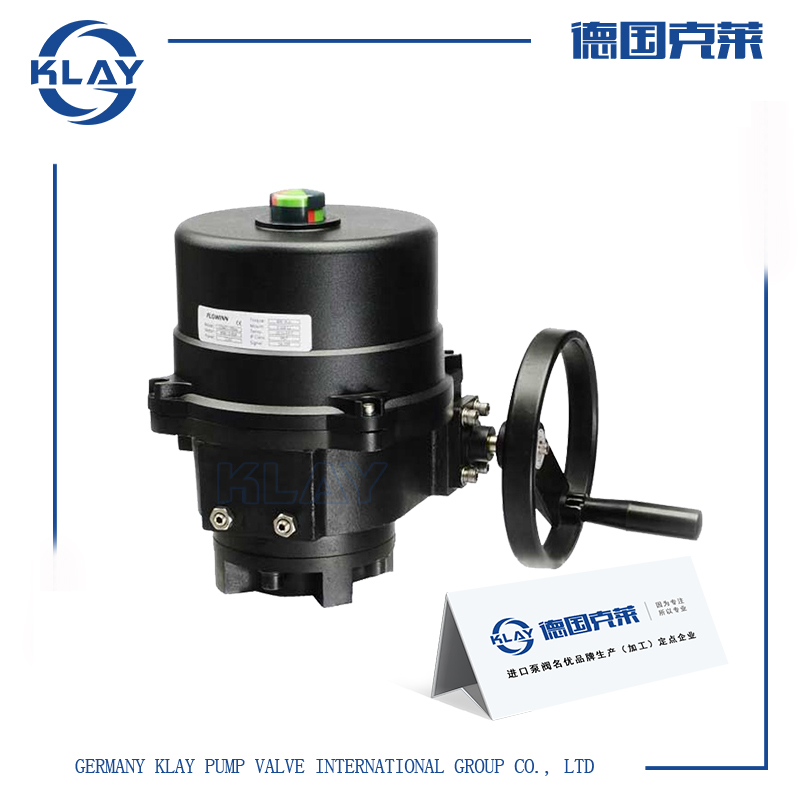

一、进口电动执行机构产品详情

用于控制蝶阀、球阀、旋塞阀等做 90回转的阀门。该产品箱体采用压铸铝，外形美观、体积小重量轻，具有高效率、高可靠性、高防护性能、低噪音等特点。可现场操作，也可远距离控制。可广泛用于石油、化工、发电厂、水处理、造纸等各行业。产品还有防爆型、整体型、整体调节型等多种型式。该产品的防护等级为 P67，防爆型产品的防爆等级为 dⅡBT4。

二、进口电动执行机构技术参数

扭矩范围：100~20,000N.m

开关时间：11~155 S

环境温度：-25℃~+70℃

控制方式：开关型/调节型

显示方式：3D开度指示

现场控制：无

数据记录智能诊断：无

电源电压：

单相：电源 (±10 %); Hz (±5 %)

50 Hz (24, 220, 230, 240 Volts)

60 Hz (24, 110, 120, 220, 230, 240 Volts)

三相：电源 (±10 %); Hz (±5 ‘%)

50 Hz (220, 240, 380, 400, 460, 500, 525 和 550 Volts)

60 Hz (208, 220, 230, 240, 380, 440, 460, 480, 575 和 600 Volts)

直流：24 V (±10 %)

※ KFM系列仅适用于单相(如果有其它电压要求，可联系厂家定制

三、进口电动执行机构工作原理

由减速箱内的一对大小伞齿轮带动主动小齿轮(Z=8)，再带动计数器工作。如果计数器按阀门开、关的位置已调好，当计数器随输出轴转动到预先调整好的位置(圈数)时，则凸轮将转动90°，迫使微动开关动作，切断电机电源，使电机停转，从而实现对电动装置行程(转圈数)的控制。目前被广泛应用，主要用于易燃易爆的场合，安全系数高、操作功能强、性能稳定场所。

四、进口电动执行机构性能特点

1.外壳—由于使用了优质铝合金，重量轻。并且内外表面经阳极氧化处理，外表面经聚酯粉末涂层，耐腐蚀性强;

2.电机—采用鼠笼式电机，输出扭距大，并且内置热保护开关，进行温度控制，可防止损坏电机;

3.手动结构—不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位;

4.位置指示器—指示器安装在中心轴上，可以观察阀门位置。并有指示灯(SLU)可供选择;

5. 干燥器—用来控制温度，防止执行器内部水分凝结，保持内部电器元件的干燥;

6.限位开关—由凸轮机构来控制，简单的调整机构能精确并方便地设定位置;

7.扭距开关(除HQ-008外)—可提供过载保护，防止损坏电机。(出厂前以设定好，请用户不要随便更改设置);

8.自锁—有自锁功能，防止反转，转动部分稳定可靠;

9.安装—底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装;

10.接线端子—线路布置紧凑合理，接线端子直径为2.5mm，压力大，联接牢固;

11.蜗轮—采用凹轮设计，与蜗杆的接触面大，传输扭距大，平稳且耐磨，使用寿命长。

五、进口电动执行机构外形尺寸
