进口法兰蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

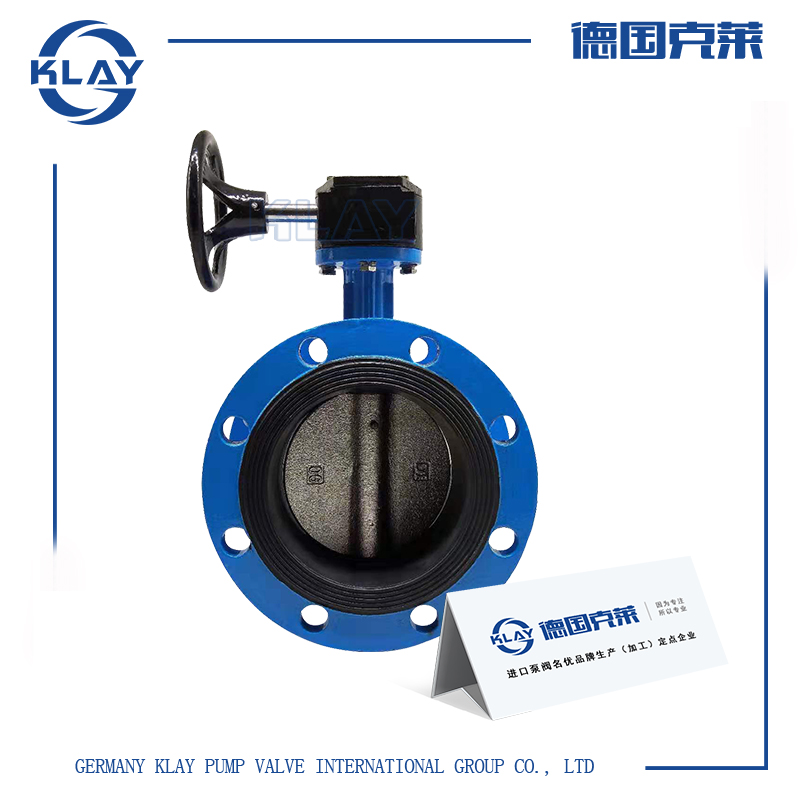

一、进口法兰蝶阀产品详情

结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

二、进口法兰蝶阀技术参数

公称通径		40mm~1200mm
法兰标准		ISO7005-2 1988
工作压力		1.6MPa
壳体试验压力		1.5 倍工作压力
密封试验压力		1.1 倍工作压力
工作温度范围		NBR 阀座 -10oC~80 o C 、 EPDM 阀座 -20oC~120oC
允许长期使用温度		NBR 阀座 0oC~60 o C 、 ,EPDM 阀座 0oC~100oC
材料		( 见《可选材料表》部分 )
结构尺寸		ISO5752-88
驱动型式	手柄	50mm~300mm
	蜗轮	50mm~1200mm
	气动	50mm~1200mm
	电动	50mm~1200mm
表面处理		环氧聚酯涂料、尼龙 11 、烤漆

三、进口法兰蝶阀工作原理

结构简单、体积小、重量轻。且只需旋转90°即可快速启闭，操作简单，同时该蝶阀具有良好的流体控制特性。法兰蝶阀处于开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蜗轮蝶阀的蝶板安装于管道的直径方向。在阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，蝶阀旋转角度为0°~90°之间，旋转到90°时，阀门则为全开状。

四、进口法兰蝶阀性能特点

1、涡轮法兰蝶阀设计新颖、合理，结构独特，启闭迅速;双向密封性能优良，扭矩值小，零件加工性能优越;

2、涡轮蝶阀操力矩小，操作方便，省力灵巧;流量特性趋于直线, 调节性能好;

3、法兰连接安装便捷，立式、卧式安装均可;

4、蝶阀密封件可以更换，密封性能可靠达到双向密封零泄漏;

5、密封材料耐老化、耐腐蚀，使用寿命长等特点;

6、蝶阀可用于管端作放空阀用，性能可靠。

五、进口法兰蝶阀外形尺寸

公称通径 mm	长度	外形尺寸 (参考值)				连接尺寸 (标准值)
	长度	外形尺寸 (参考值)				0.6MPa				1.0MPa				1.6MPa
	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	710	910	2310	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	870	1140	2810	1100	980	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	950	1250	3100	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
