进口气动粉体蝶阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口气动粉体蝶阀产品详情

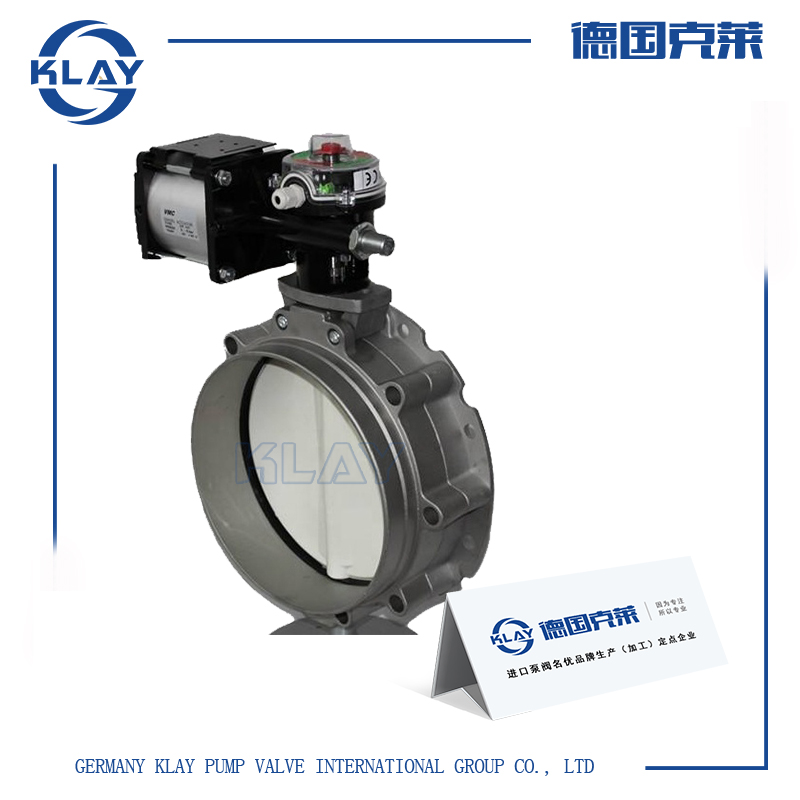

我司推出的一款气缸驱动的粉体蝶阀。粉体蝶阀采用轻巧的高压铸铝合金制成，阀板是内衬有钢芯的耐磨高分子材料，与耐磨橡胶密封圈形成高耐磨性软密封。主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓，可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截留以及气动传输干性物料。
二、进口气动粉体蝶阀技术参数
产品口径：DN100~DN400
阀体材质：铸铝合金
阀板材质：聚胺脂板、铸铁阀板、铝板、不锈钢板
密封材质：丁腈橡胶、三元乙丙橡胶、硅橡胶、食品级橡胶
驱动方式：KP系列气动执行器
三、进口气动粉体蝶阀工作原理
带有2个相同的法兰面;而单法兰蝶阀下部配有一个伸出的连接环用以安装软套管。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。工业化的设计加上特殊复合材料的使用，使蝶阀具有结构紧凑轻巧，蝶板耐磨，密封寿命长，安装维护简便等特点，是一种成本-效益极高的粉体阀。
四、进口气动粉体蝶阀性能特点
1、单法兰阀门，带有顶部法兰及折边部件，适用于连接柔性套管;
2、双法兰阀门，顶部及底部为相同的法兰。
五、进口气动粉体蝶阀外形尺寸
单法兰| TYPE | φA | φB | φC | Φd | E | F | G | φH | N | P | φR | α | S | T | U | V | Z |
| KVIFS 100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22*19 | 14*4 | 4*20 | 220 | 22°30 | 40 | 80 | M12 | 50 | M10 |
| KVIFS 150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22*19 | 14*4 | 4*20 | 228 | 22°30 | 40 | 80 | M12 | 50 | M10 |
| KVIFS 200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22*19 | 14*4 | 4*20 | 278 | 22°30 | 40 | 80 | M12 | 50 | M10 |
| KVIFS 250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22*19 | 14*8 | 8*20 | 325 | 11°15 | 40 | 80 | M12 | 50 | M10 |
| KVIFS 300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22*19 | 14*8 | 16*20 | 375 | 5°41 | 40 | 80 | M12 | 50 | M10 |
| KVIFS 350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28*25 | 14*8 | 8*20 | 440 | 10° | 40 | 80 | M12 | - | - |
| KVIFS 400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28*25 | 14*8 | 16*20 | 530 | 4°30 | 40 | 80 | M12 | - | - |
双法兰
| TYPE | φA | φB | φC | E | F | G | φH | N | P | φR | α | T | U | V | Z |
| KV2FS 100 | 95 | 180 | 220 | 250 | 77 | 35 | 22*19 | 14*4 | 4*20 | 220 | 22°30 | 80 | M12 | 50 | M10 |
| KV2FS 150 | 150 | 200 | 228 | 290 | 77 | 35 | 22*19 | 14*4 | 4*20 | 228 | 22°30 | 80 | M12 | 50 | M10 |
| KV2FS 200 | 200 | 250 | 278 | 340 | 77 | 35 | 22*19 | 14*4 | 4*20 | 278 | 22°30 | 80 | M12 | 50 | M10 |
| KV2FS 250 | 250 | 300 | 328 | 390 | 77 | 35 | 22*19 | 14*8 | 8*20 | 325 | 11°15 | 80 | M12 | 50 | M10 |
| KV2FS 300 | 300 | 350 | 378 | 440 | 77 | 35 | 22*19 | 14*8 | 16*20 | 375 | 5°41 | 80 | M12 | 50 | M10 |
| KV2FS 350 | 350 | 400 | 440 | 530 | 85 | 50 | 28*25 | 14*8 | 8*20 | 440 | 10° | 80 | M12 | - | - |
| KV2FS 400 | 400 | 470 | 530 | 580 | 85 | 50 | 28*25 | 14*8 | 16*20 | 530 | 4°30 | 80 | M12 | - | - |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口气动粉体蝶阀性能参数、结构尺寸、价格等详情请联系我们。
