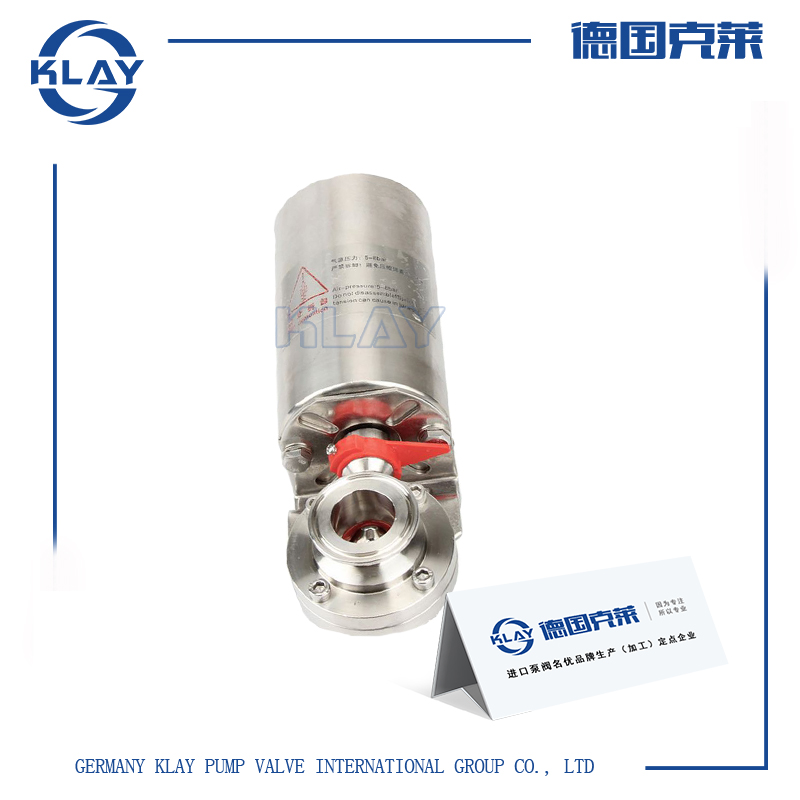

进口气动卫生级蝶阀

一、进口气动卫生级蝶阀产品详情

采用标准电子抛光，光滑表面，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、化妆品、洁净蒸汽、酒类、饮料工业过程控制场合。

二、进口气动卫生级蝶阀技术参数

连接方式：螺纹、焊接、快装式、一边丝口一边焊接

阀体材质：304、316、316L

密封材质：NBR、EPDM

工作温度：-10℃+135℃

公称通径：15～100mm 公称压力：PN0.6～1.6MPa

气动执行器形式：单作用或双作用，气源工作压力：0.4～0.7MPa

三、进口气动卫生级蝶阀工作原理

是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种不锈钢阀门。卫生级外螺纹蝶阀蝶板安装于管道的直径方向。在不锈钢蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

四、进口气动卫生级蝶阀性能特点

1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命;

2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦;

3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松;

4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高;

5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚;

6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断;

7 、开闭范围为 0~90 度，可固定于每隔 15 度的位置上，具有可调性，且开闭迅速，操作方便;

8 、阀体均采用可拆连接，结构简单，维修方便;

9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手;

10 、经过严密的强度和密封试验，保证质量;

11 、抽样进行不低于 30000 次的疲劳寿命试验，保证了其使用寿命。

五、进口气动卫生级蝶阀外形尺寸

通径		WD621×				WD676×			WD681×		WD661×			L0	H
ISO	GB	M		L1		L2	D		L3	D	L4	D
in	mm	ISO	GB	ISO	GB		ISO	GB				ISO	GB
1/2	15													104
3/4	20													104
1	25	52×1/6	46×3	97	123				66	50.5				140	165
11/4	32	58×1/6	55×3	97	133				70	50.5				140	172
11/2	40	65×1/6	60×3	105	133	102	50.8	45	76	64	50	50.8	45	140	180
2	50	78×1/6	70×4	105	133	106	63.5	57	80	77.5	50	63.5	57	164	198
21/2	65	95×1/6	95×4	109	133	108	76.3	76	84	91	50	76.3	76	164	217
3	80	110×1/4	105×4	145	143	120	89.1	89	90	106	60	89.1	89	164	227
4	100	130×1/4	125×5	154	147	120	114.3	108	104	119	64	114.3	108	190	275
5	125					132		133			112		133	190	295
6	150					150		159			124		159	21O	320

温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口气动卫生级蝶阀性能参数、结构尺寸、价格等详情请联系我们。
