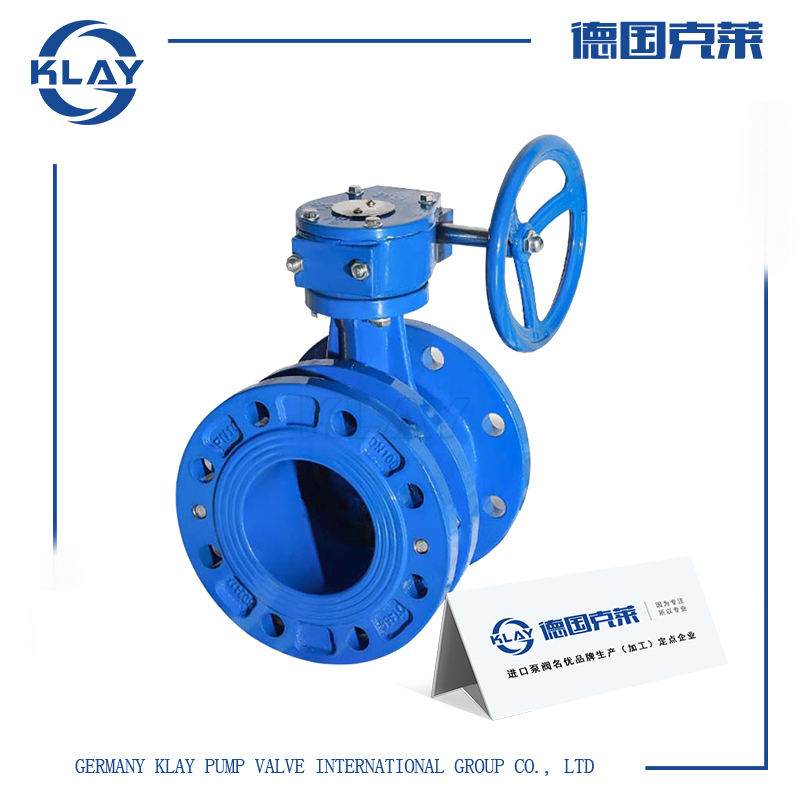

进口伸缩蝶阀

一、进口伸缩蝶阀产品详情

适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。

二、进口伸缩蝶阀技术参数

公称通径：DN50～2000mm

公称压力：PN0.6~1.6MPa

适用温度：X:-40℃～90℃;XF:-20℃～200℃(软密封);碳钢:-29℃～425℃ 不锈钢-40℃～650℃(硬密封)

适用介质：水、空气、天然气、油品及弱腐蚀性流体

驱动方式：蜗轮传动、电动、气动、液动

阀体材料：WCB、QT450-10、不锈钢

制造标准：JB/T8527-97、GB/T 122387-89

法兰标准：GB9113-2000、GB17241.6-1998

检验标准：GB/T 13927-92

三、进口伸缩蝶阀工作原理

它是把普通型伸缩蝶阀的伸缩节加长，使其长度符合用户所需长度(不包括伸缩量)，其特点是在老管路的改造时，原管路上的阀门需要更新换代，不需把原管道上的阀门的连接部分割衬，即可取而代之。加长型选用时也应考虑加限位措施。

四、进口伸缩蝶阀性能特点

1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;

2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。

3、密封部位可调节更换、密封性能可靠等特点。

五、进口伸缩蝶阀外形尺寸

规格	D	D1	D2	lmax	Lmin	H1	H2	H-Фd
100	220	180	156	216	174	110	170	8-Ф18
125	250	210	184	232	186	123	182	8-Ф18
150	285	240	211	239	194	140	210	8-Ф22
200	340	295	266	264	214	170	238	8-Ф22
250	395	350	319	296	235	195	270	12-Ф22
300	445	400	370	300	250	222	300	12-Ф22
350	505	460	429	320	270	252	330	16-Ф22
400	565	515	480	332	282	285	368	16-Ф26
450	615	565	530	355	305	310	402	20-Ф26
500	670	620	582	365	315	337	438	20-Ф30
600	780	725	682	420	340	393	490	24-Ф30
700	895	840	794	446	396	450	558	24-Ф33
800	1015	950	901	476	426	515	625	28-Ф33
900	1115	1050	1001	506	456	560	685	28-Ф33
1000	1230	1160	1112	516	466	610	750	28-Ф36
1200	1455	1380	1328	560	510	725	880	32-Ф39
1400	1675	1590	1530	590	540	840	987	36-Ф42
1600	1915	1820	1750	630	585	960	1158	40-Ф48
1800	2115	2020	1950	680	630	1060	1258	44-Ф48
2000	2325	2230	2150	730	680	1165	1365	48-Ф48

温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口伸缩蝶阀性能参数、结构尺寸、价格等详情请联系我们。
