进口四氟蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

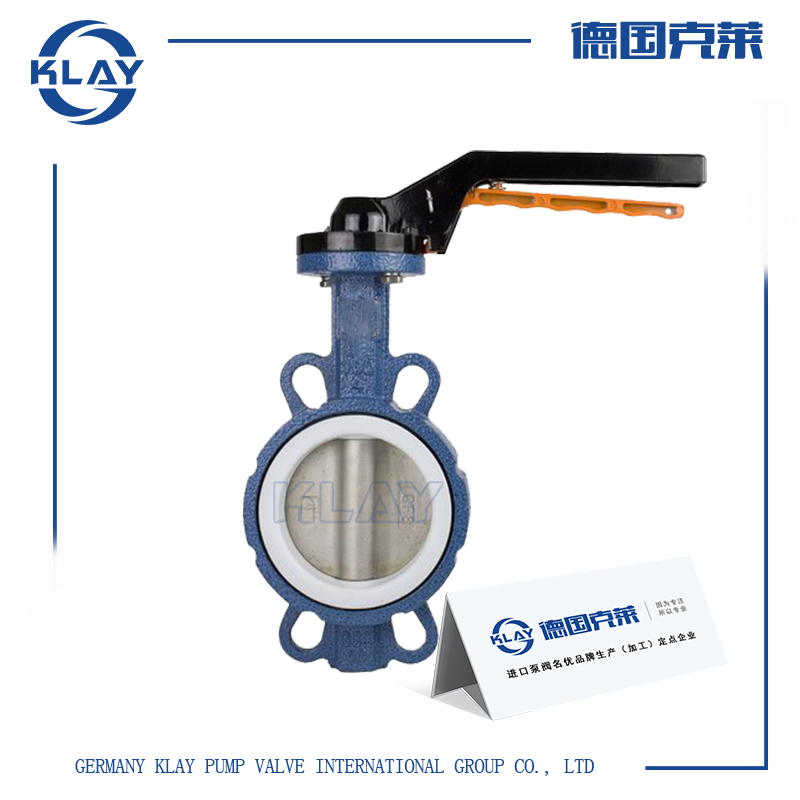

一、进口四氟蝶阀产品详情

是用阀杆一起转动的蝶板作启闭件,用以实现阀门的开启,关闭与调节。衬里蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料,防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品,并可取代闸阀、截止阀和其它类型的切断、调节阀门。

二、进口四氟蝶阀技术参数

公称通径：DN40-DN1200

公称压力：1.0Mpa-1.6Mpa

适用温度：-20℃~120℃

适用介质：任何有机溶剂或试剂，稀或浓无机酸，碱，酮，芳烃，氯化烃等

阀体材质：铸铁、铸钢、碳钢、不锈钢等

连接方式：法兰连接

设计制造：GB12238-89

结构长度：GB12221-89

法兰标准：JB/T79

检查试验：GB/T13927-92

三、进口四氟蝶阀工作原理

使用聚四氟乙烯制成的阀体，具有很强的防腐效果。在常规条件下可以替代不锈钢阀体，具有更高的性价比。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

四、进口四氟蝶阀性能特点

具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。

五、进口四氟蝶阀外形尺寸

公称通径 DN(mm)	尺寸 (am)
公称通径 DN(mm)	d0	D	D1	D2	D3*	D4	H*	f	n-d	B*	D5	D6	D7	B	S*	K*	S0	T
50	57	165	125	102	59	50	4	3	4-Φ17.5	22	32	76.3	89	42	4	4	3.5	1.5
65	73	185	145	122	75	65	4	3	4-Φ17.5	24	46	89	108	44.7	5	5	4	1.5
80	89	200	160	133	91	80	4	3	8-Φ17.5	24	64	103.9	120	45.2	5	5	4	20
100	108	220	180	158	110	100	4	3	8-Φ17.5	26	86	135	150	52.1	5	5	4	1.0
125	133	250	210	184	135	125	4	3	8-Φ17.5	28	111	159	181	54	5	5	4	1.75
150	159	285	240	212	161	150	4	3	8-Φ22	28	135	188.4	208	55.8	6	5	4.5	1.25
200	219	340	295	268	221	208	5	3	8-Φ22	30	192	238.2	260	60.6	6	7	6	1.15
250	273	405	355	320	275	255	6	3	12-Φ26	32	242	292.4	320	65.3	6	9	8	2.35
300	325	460	410	370	327	308	6	4	12-Φ26	32	292	344	375	76.9	6	9	8	1.5
350	377	520	470	430	379	340	7	4	16-Φ26	34	322	375	405	76.5	7	10	9	1.25
400	426	580	525	482	429	405	7	4	16-Φ30	38	380	438	470	86.5	7	10	9	1.75
450	478	640	585	532	481	455	8	4	20-Φ30	42	428	489	521	105.6	7	10	9	1.7
500	529	715	650	585	532	505	8	4	20-Φ33	42	428	489	521	105.6	7	10	9	1.6
600	630	840	770	685	633	605	8	5	20-Φ36	50	527	654	693	152	7	10	9	2.0
