进口通风蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

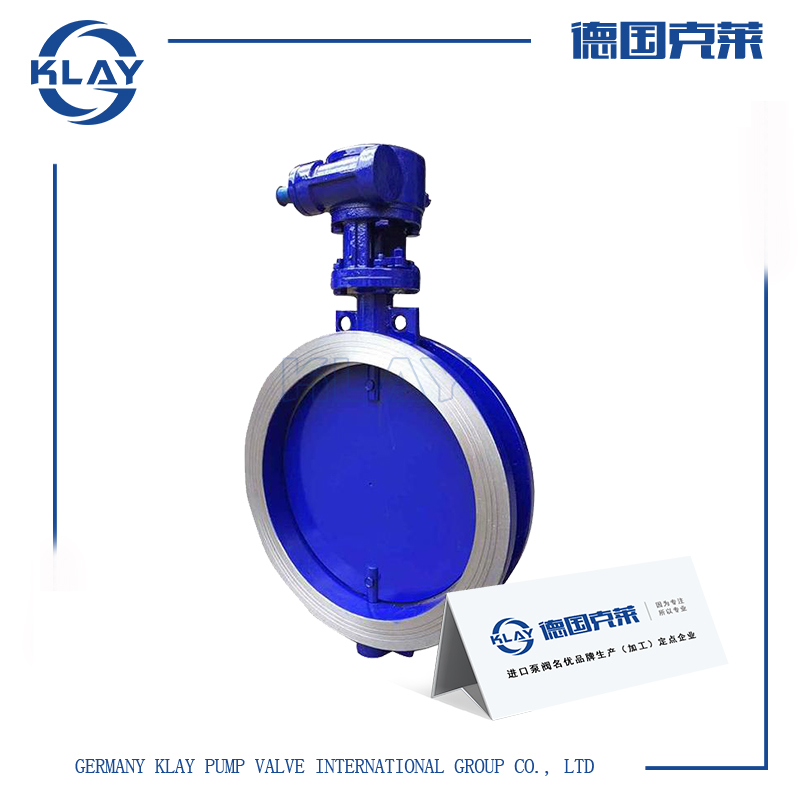

一、进口通风蝶阀产品详情

主要用于通风管道，烟道及空调系统管道等领域，目前市场上的通风蝶阀最大的缺点就是密封性能不能达到零泄漏，当然就算有一点泄露，只要在标准范围内，那也是能接受的，且通风蝶阀主要是用于烟道的主管道或者通风系统的主管道上，所以口径都会比较大，所以目前国内市场上所有的通风蝶阀都是采用钢板焊接而成，所以大部分通风蝶阀的质量的好坏都会主要集中焊接工艺这一块，我公司焊接工艺全部都有全自动焊接机代替手工来而完成，杜绝了焊接过程中的沙眼等问题，确保焊接处不会有任何的气孔，保证了密封性。

二、进口通风蝶阀技术参数

公称通径	DN	50～2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
试验压力	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动

三、进口通风蝶阀工作原理

是根据传动方式而区分出来的一款通风蝶阀，也可称之为手动通风蝶阀，这种类型的蝶阀通常都采用中线式结构设计，具有重量轻，开关轻便，速度快等优点。

四、进口通风蝶阀性能特点

1.设计合理、结构，重量轻，启闭快;

2.力矩小，操作方便，省力灵巧;

3.采用适应的材料以符合低、中、高不同介质温度其及腐蚀性介质等。

五、进口通风蝶阀外形尺寸

公称通径DN		结构长度 (标准值)	外型尺寸(参考值)				连接尺寸(标准值)
公称通径DN		结构长度 (标准值)	外型尺寸(参考值)				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	80	270	260	110	140	110	88	4-14	140	110	88	4-14
65	21/2	112	89	295	260	110	160	130	108	4-14	160	130	108	4-14
80	3	114	95	306	260	110	190	150	124	4-18	190	150	124	4-18
100	4	127	115	350	260	110	210	170	144	4-18	210	170	144	4-18
125	5	140	127	370	320	110	240	200	174	8-18	240	200	174	8-18
150	6	140	139	400	320	110	265	225	199	8-18	265	225	199	8-18
