进口衬氟隔膜阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

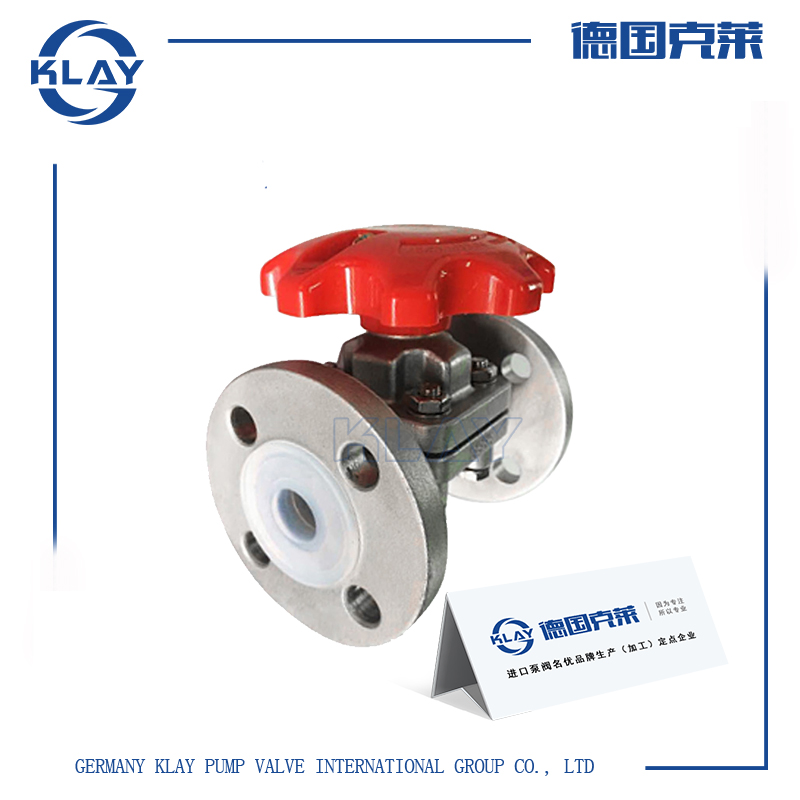

产品介绍一、进口衬氟隔膜阀产品详情
本阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氧塑料，适用于不同工作温度和流体管路。适用温度：≤85 ℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)。
二、进口衬氟隔膜阀技术参数
公称通径：DN15-DN300
公称压力：0.6Mpa-1.6Mpa
适用温度：-30℃~150℃
适用介质：强酸碱及各种有机溶剂
阀体材质：铸钢、碳钢、不锈钢
连接方式：法兰连接
三、进口衬氟隔膜阀工作原理
以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。特点:结构紧凑、简单、体积小，外形美观;开关有导向，运动平稳;关闭力矩小，寿命长，≥30万次;膜片压紧可自动调整，受压均匀，密封可靠;膜片装入阀芯采用推入式，更换方便。
四、进口衬氟隔膜阀性能特点
1、弹性密封的开闭件，确保没有内漏;
2、流线型的流道，使得压力损失小;
3、没有填料函，因此没有外漏;
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆零件不受介质侵蚀;
5、隔膜可更换，维护费用低;
6、衬氟材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
五、进口衬氟隔膜阀外形尺寸
|
公称通径 |
标准值 |
参考值 |
|||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-фd |
d0 |
H |
H1 |
|
15 |
1/2 |
125 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
100 |
105 |
110 |
|
20 |
3/4 |
135 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
100 |
115 |
125 |
|
25 |
1 |
145 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
120 |
120 |
135 |
|
32 |
11/4 |
160 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
120 |
125 |
150 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
140 |
135 |
175 |
|
50 |
2 |
210 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
140 |
155 |
195 |
|
65 |
21/2 |
250 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
170 |
200 |
|
80 |
3 |
300 |
195 |
160 |
135 |
3 |
22 |
4-ф18 |
200 |
200 |
255 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-ф18 |
280 |
270 |
325 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-ф18 |
320 |
335 |
405 |
|
150 |
6 |
460 |
280 |
240 |
210 |
3 |
24 |
8-ф23 |
320 |
370 |
450 |
|
200 |
8 |
570 |
335 |
295 |
265 |
3 |
26 |
8-ф23 |
400 |
480 |
600 |
|
250 |
10 |
680 |
390 |
350 |
320 |
3 |
28 |
12-ф23 |
500 |
545 |
620 |
|
300 |
12 |
790 |
435 |
395 |
362 |
4 |
24 |
12-ф23 |
500 |
585 |
680 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口衬氟隔膜阀性能参数、结构尺寸、价格等详情请联系我们。
