进口卫生级隔膜阀

    订购说明:
  • ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
  • ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
  • ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
  • ·产品驱动方式:手动、蜗轮、气动、电动等。
  • ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
  • ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
  • ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
在线订购
 产品介绍 产品介绍

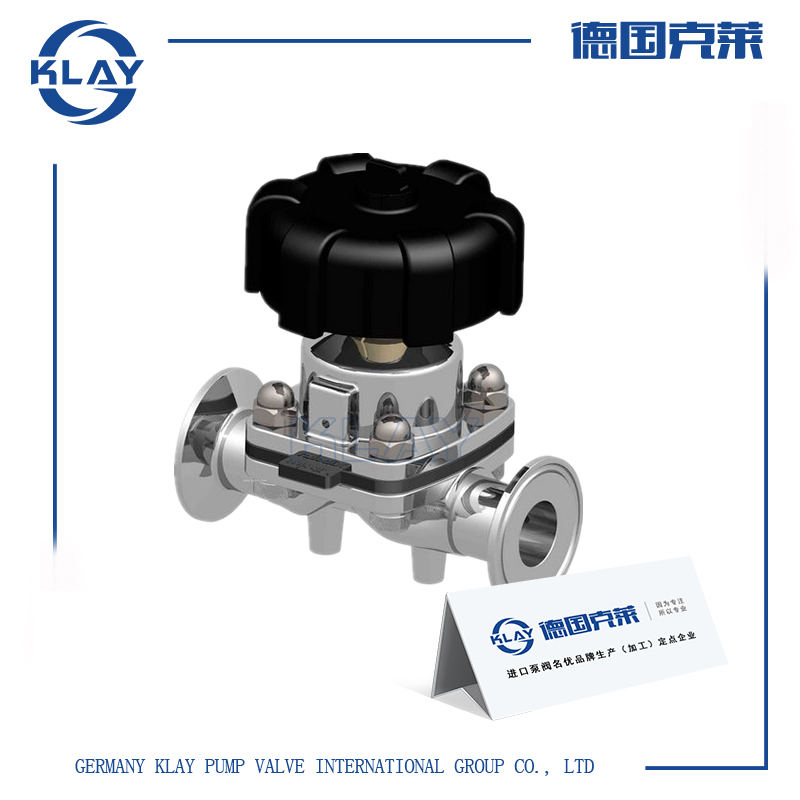

一、进口卫生级隔膜阀产品详情

采用加强硅橡胶,阀体经高速精加工抛光处理,光洁度达到Ra0.2um,无菌、无孔角,广泛应用于生物、制药、电子等无菌要求高的系统。连接方式有法兰、卡箍、快装、焊接等。可装配气动执行机构,以空气为驱动方式,控制隔膜阀的开启和关闭。

二、进口卫生级隔膜阀技术参数

公称通径:DN8-DN60

公称压力:0.6Mpa-1.0Mpa

适用温度:-30℃~150℃

连接方式:快装连接、焊接连接、法兰连接

阀体:不锈钢

阀杆:碳钢

阀盖:铸铁、不锈钢

阀瓣:灰铸铁

手轮:灰铸铁

食品级隔膜:天然胶、丁基胶、氟塑料、丁腈胶、三无乙丙胶等

三、进口卫生级隔膜阀工作原理

是一种特殊形式的截断阀,其启闭件是一块用软质材料制成的隔膜,它将阀体内腔与阀盖内腔隔开。隔膜阀实际上不过是“钳夹”的阀,一个弹性的,可扰的膜片,用螺椿连接在压缩件上,压缩件是由阀杆所操作而上下移动,当压缩件上升,膜片就高举,而造成通路,当压缩件下降,膜片就压在阀体堰上(假使为堰式阀)或压在轮廓的底部(假使为直通式),隔膜阀适用于开关及节流之用。

四、进口卫生级隔膜阀性能特点

1、隔膜可更换,维护费用低;

2、目测式位置显示开关状态;

3、结构紧凑,适用于狭小的空间;

4、流线型的流道,使得阻力减小;

5、多种表面抛光技术,无死角,在正常位置下无残留;

6、膜片符合DFA及UPS等权威机构对药品和食品行业规定的安全标准;

7、弹性密封的开闭件,阀体密封堰槽采用弧形设计结构,确保没有内漏;

8、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。

五、进口卫生级隔膜阀外形尺寸

规格
(DN)

A

B

F

15

108

34

88/99

20

118

50.5

91/102

25

127

50.5

110/123

32

146

50.5

129/138

40

159

50.5

139/159

50

191

64

159/186


温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口卫生级隔膜阀性能参数、结构尺寸、价格等详情请联系我们。
