进口真空隔膜阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

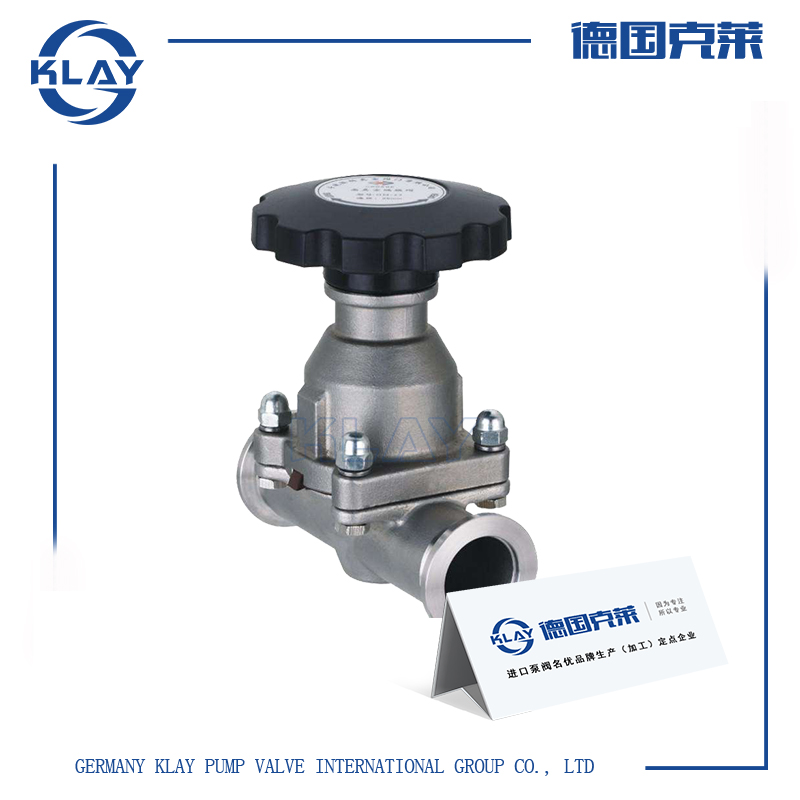

产品介绍一、进口真空隔膜阀产品详情
用于接通或切断真空(压力) 系统管路中的介质流。德国克莱进口真空隔膜阀应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
二、进口真空隔膜阀技术参数
公称通径：DN10-DN50
适用温度：-25~+80℃(NBR)、-30~+150℃(氟橡胶)
适用介质：空气、水、酸、碱
阀体材质：铸钢、碳钢、不锈钢
连接方式：活套法兰、快卸法兰、焊接式、一焊一插管
阀门漏率：≤1.3×10-4 Pa.L/S
活套法兰：(GB6070、JB919)：0.6×106 ~1.3×10-4
焊接法兰(GB6070、JB919)：1.6×106 ~1.3×10-4
快卸法兰(GB4982)：0.1×106 ~1.3×10-4
螺纹连接：1.6×106 ~1.3×10-4
三、进口真空隔膜阀工作原理
是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接〔即两端焊接〕，焊接式II型连接〔即 一端焊接，另一端插入〕。阀门适用的工作介质为空气及非腐蚀性气体。
四、进口真空隔膜阀性能特点
真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。
五、进口真空隔膜阀外形尺寸
| 通径(DN) | ΦD | ΦW | H | L |
| 10 | 19 | 55 | 75 | 150 |
| 25 | 32 | 90 | 115 | 200 |
| 40 | 45 | 100 | 132 | 240 |
| 50 | 57 | 100 | 157 | 240 |
| 10 | 9 | 55 | 75 | 150 |
| 25 | 19 | 90 | 115 | 200 |
