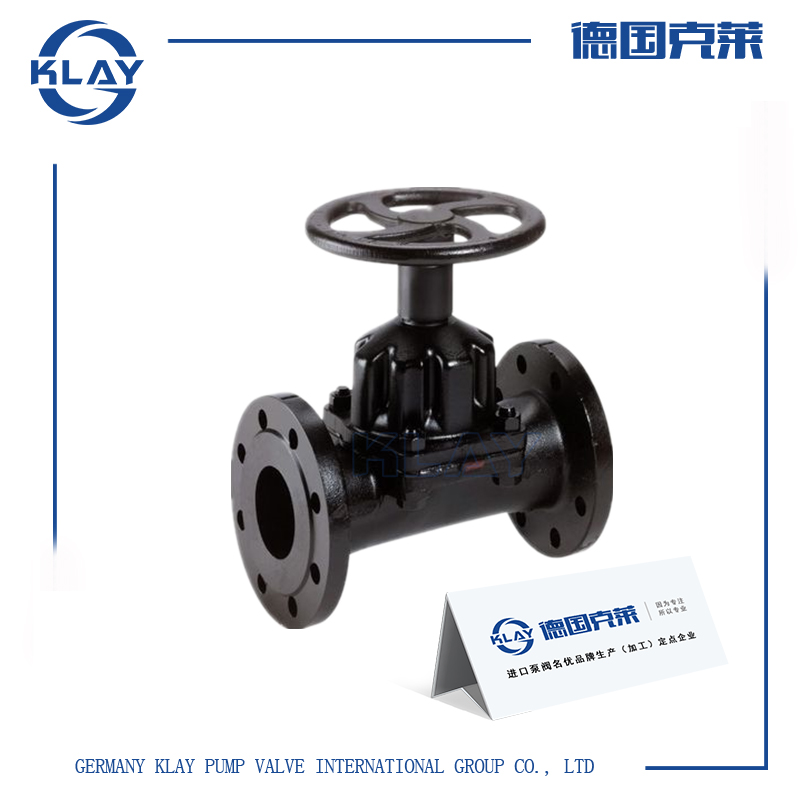

进口直通式衬胶隔膜阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口直通式衬胶隔膜阀产品详情

进口直通式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。

二、进口直通式衬胶隔膜阀技术参数

公称通径：DN15-DN400

公称压力：0.6Mpa-1.6Mpa

适用温度：≤150℃

连接方式：法兰连接

阀体：铸铁、球墨铸铁、碳钢、不锈钢

阀盖：铸铁、球墨铸铁、碳钢、不锈钢

衬里：无衬里、橡胶

隔膜：橡胶

阀瓣：铸铁、碳钢

阀杆：碳钢、不锈钢

手轮：铸铁

三、进口直通式衬胶隔膜阀工作原理

是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开。隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。

四、进口直通式衬胶隔膜阀性能特点

1、弹性密封的开闭件，确保没有内漏;

2、流线型的流道，使得压力损失小;

3、没有填料函，因此没有外漏;

4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;

5、隔膜可更换，维护费用低;

6、衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

五、进口直通式衬胶隔膜阀外形尺寸

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H1 mm	b mm	D0 mm
20	1.0	1.0	117	105	75	4-13.5	2	150	162
25			127	115	85	4-13.5	2	150	162	120
32			146	140	100	4-17.5	2	152	180	120
40			159	150	110	4-17.5	2	152	180	120
50			190	165	125	4-17.5	2	163	198	120
65			216	185	145	4-17.5	2	205	227	230
80			254	200	160	8-17.5	2	220	252	230
100			305	220	180	8-17.5	2	262	300	280
125		0.6	356	250	210	8-17.5	3	290	335	280
150			406	285	240	8-22	3	368	427	368
200			521	340	295	8-22	3	410	470	483
250		0.4	635	395	350	12-22	5	479	569	483
300			749	445	400	12-22	5	550	650	560
350			787	505	460	16-22	5	550	650	560
400		0.25	914	565	515	16-26	5			640
