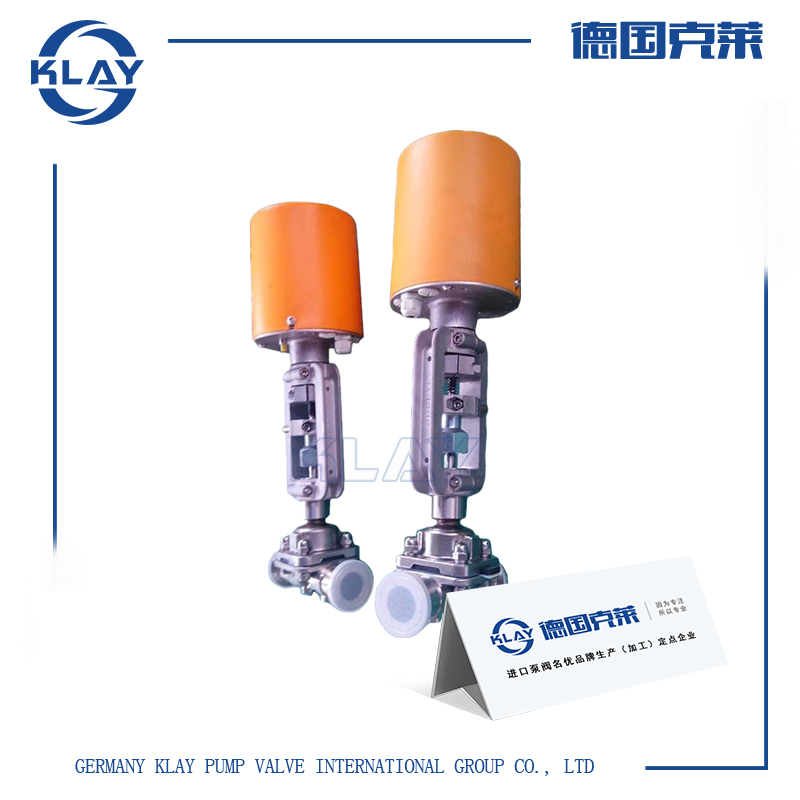

进口电动隔膜阀
- 订购说明:
- ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
- ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
- ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
- ·产品驱动方式:手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
一、进口电动隔膜阀产品详情
进口电动隔膜阀适用于非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材)。
二、进口电动隔膜阀技术参数
公称通径:DN15-DN300
公称压力:0.6Mpa-1.6Mpa
适用温度:-30℃~150℃
适用介质:水、油、酸碱及各种有机溶剂
阀体材质:铸铁、铸钢、碳钢、不锈钢
连接方式:法兰连接
三、进口电动隔膜阀工作原理
由电动执行机构和隔膜阀组成。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。隔膜阀体流通平滑、节流元件为弹性隔膜阀,阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏,在许用压差范围内可作切断阀用。
四、进口电动隔膜阀性能特点
1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、隔膜可更换,维护费用纸;
5、阀体与盖被中间隔膜开,使得隔膜上方的阀盖,阀杆等到零件不受介质侵蚀;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。
五、进口电动隔膜阀外形尺寸
公称尺寸 DN(mm |
外形及连接尺寸mm |
||||||
L |
D1 |
D |
Do |
Z-φd
|
H |
H1 |
|
25 |
145 |
85 |
115 |
120 |
4-14 |
121 |
135 |
32 |
160 |
100 |
135 |
120 |
4-18 |
132 |
150 |
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
100 |
350 |
180 |
215 |
280 |
4-18 |
270 |
322 |
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
150 |
460 |
240 |
280 |
320 |
8-18 |
384 |
464 |
200 |
570 |
295 |
335 |
400 |
8-23 |
518 |
638 |
250 |
680 |
350 |
390 |
500 |
8-23 |
598 |
734 |
300 |
790 |
400 |
440 |
560 |
12-23 |
698 |
778 |
350 |
900 |
460 |
500 |
560 |
12-23 |
723 |
883 |
400 |
1000 |
515 |
565 |
640 |
16-23 |
868 |
1078 |
25 |
145 |
85 |
115 |
120 |
16-25 |
121 |
135 |
32 |
160 |
100 |
135 |
120 |
4-14 |
132 |
150 |
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
100 |
350 |
180 |
215 |
280 |
8-18 |
270 |
322 |
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
150 |
460 |
240 |
280 |
320 |
8-23 |
384 |
464 |
温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口电动隔膜阀性能参数、结构尺寸、价格等详情请联系我们。
