进口气动隔膜阀

订购说明：

在线订购

产品介绍

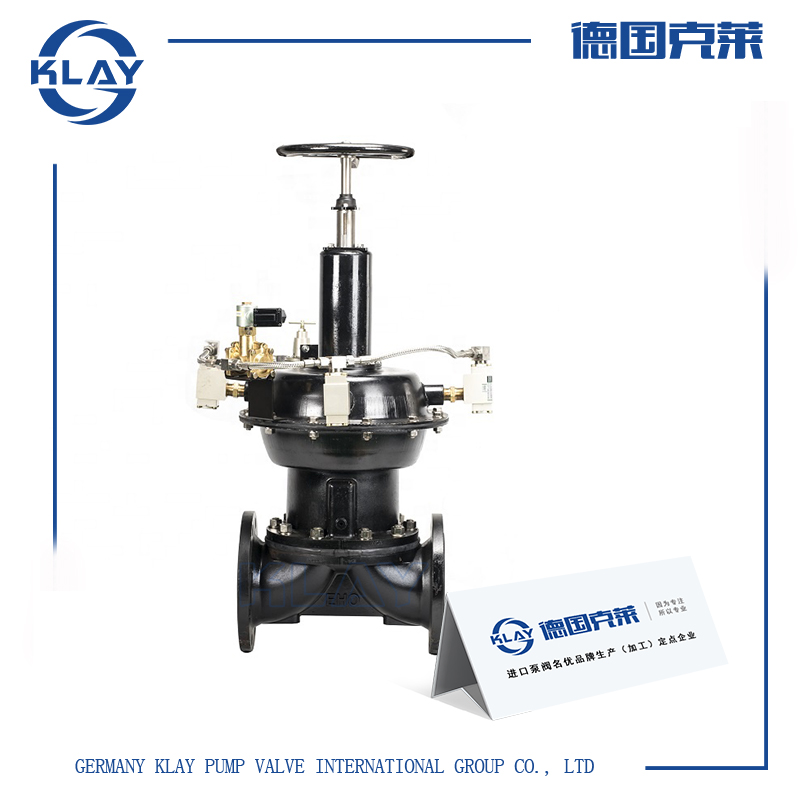

一、进口气动隔膜阀产品详情

专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。

阀体：PVDF、UPVC、PPR、PVC

阀盖：铸铁、球墨铸铁、碳钢、不锈钢

衬里：无衬里、橡胶

隔膜：橡胶

阀瓣：铸铁

气缸：铝合金、碳钢

气动薄膜：橡胶

阀杆：碳钢、不锈钢

不通气源时，阀体为常开状态，通气后关。气动常开式衬氟隔膜阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种衬氟塑料，适用于不同工作温度和流体管路。

1.本阀门与其它阀门最大的区别在於：采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端;

2.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量;

3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点;

4.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力;

5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成;

6.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启，色别随之显露;

7.本阀采用标准：按照GB12239的规定，并符合BS5156的要求。

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代号 ES	气源压力 MPa	气源接头 MPa	耗气量 cm3
15	1.6	1.6	108	95	65		2
20			117	105	75	4-13.5	2	136	140	168	54	0.3	1/8	163.87
25			127	115	85	4-13.5	2	144	140	168	54	0.3~0.4	1/8	196.65
32			146	140	100	4-17.5	2	209	140	260	55	0.3~0.4	1/8	229.4
40			159	150	110	4-17.5	2	227	140	260	55	0.3~0.4	1/4	1458.7
50			190	165	125	4-17.5	2	231	140	260	55	0.3~0.4	1/4	3162.7
65	1.0	1.0	216	185	145	4-17.5	2	252	140	260	55	0.3~0.4	1/4	3243
80			254	200	160	8-17.5	2	285	165	425	56	0.4~0.5	3/8	6636.8
100			305	220	180	8-17.5	2	360	280	425	57	0.4~0.5	3/8	6948
125			356	250	210	8-17.5	3	370	280	425	57	0.4~0.5	3/8	7374.2
150			406	285	240	8-22	3	462	280	549	58	0.5	3/8	10652
200	0.6	0.6	521	340	295	8-22	3	544	280	549	58	0.6	3/8	16715
250	0.6	0.6	635	395	350		5
