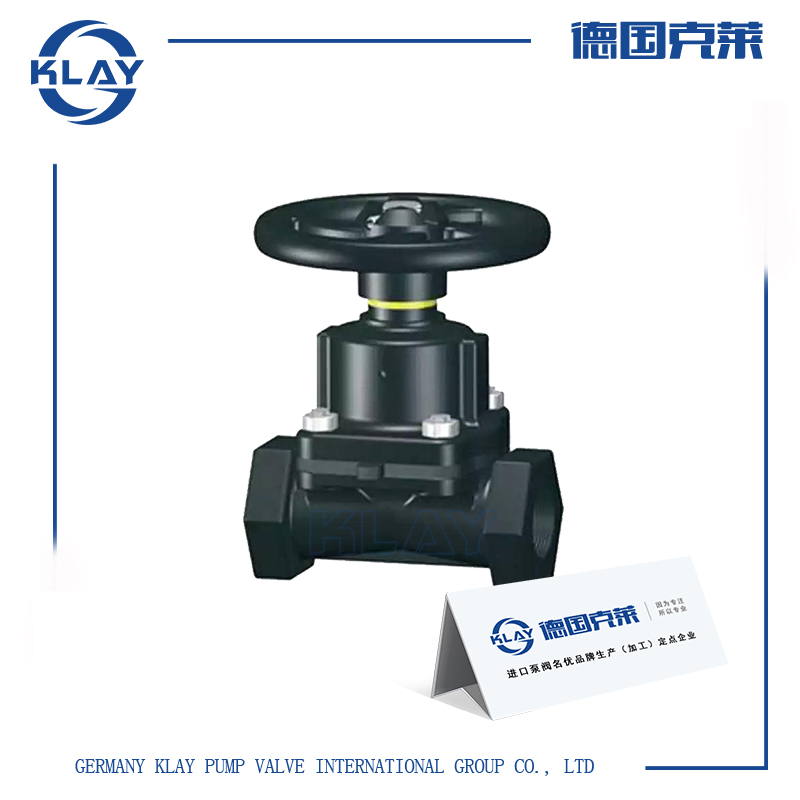

进口内螺纹隔膜阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口内螺纹隔膜阀产品详情
进口内螺纹(丝扣)隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
二、进口内螺纹隔膜阀技术参数
连接形式：内螺纹
压力等级：PN(MPa) 0.6 1.0 1.6
公称通径：DN8-DN80
适用温度：-30℃~150℃
三、进口内螺纹隔膜阀工作原理
启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开。隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。以压缩空气为动力带动传动螺杆，使阀芯上下运动，同时拉动膜片上下运动使其关闭和打开。
四、进口内螺纹隔膜阀性能特点
是用隔膜作启闭件封闭流道、截断流体、并将阀体内腔和阀盖内腔隔开的截止阀。隔膜常用橡胶、塑料等弹性、耐腐蚀、非渗透性材料制成。 阀体多用塑料、玻璃钢、陶瓷或金属衬胶材料制成。 结构简单、密封和防腐性能较好，流体阻力小。用于 低压、低温、腐蚀性较强和含悬浮物质的介质。五、进口内螺纹隔膜阀外形尺寸
|
公称通径 |
公称压力 |
工作压力 |
L |
SW |
b |
H1 |
H2 |
D0 |
|
|
DN |
G |
||||||||
|
8 |
1/4 |
1.6 |
1.6 |
50 |
20 |
- |
60 |
66 |
45 |
|
10 |
3/8 |
50 |
24 |
- |
- |
- |
45 |
||
|
15 |
1/2 |
65 |
38 |
8 |
84 |
92 |
50 |
||
|
20 |
3/4 |
85 |
40 |
12 |
93 |
103 |
50 |
||
|
25 |
1 |
110 |
48 |
18 |
106 |
120 |
66 |
||
|
32 |
1 1/4 |
120 |
58 |
18 |
137 |
156 |
96 |
||
|
40 |
1 1/2 |
140 |
69 |
18 |
142 |
163 |
96 |
||
|
50 |
2 |
165 |
85 |
20 |
167 |
192 |
96 |
||
|
65 |
2 1/2 |
1.0 |
203 |
60 |
20 |
190 |
225 |
165 |
|
|
80 |
3 |
254 |
105 |
32 |
206 |
246 |
230 |
||
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口内螺纹隔膜阀性能参数、结构尺寸、价格等详情请联系我们。
