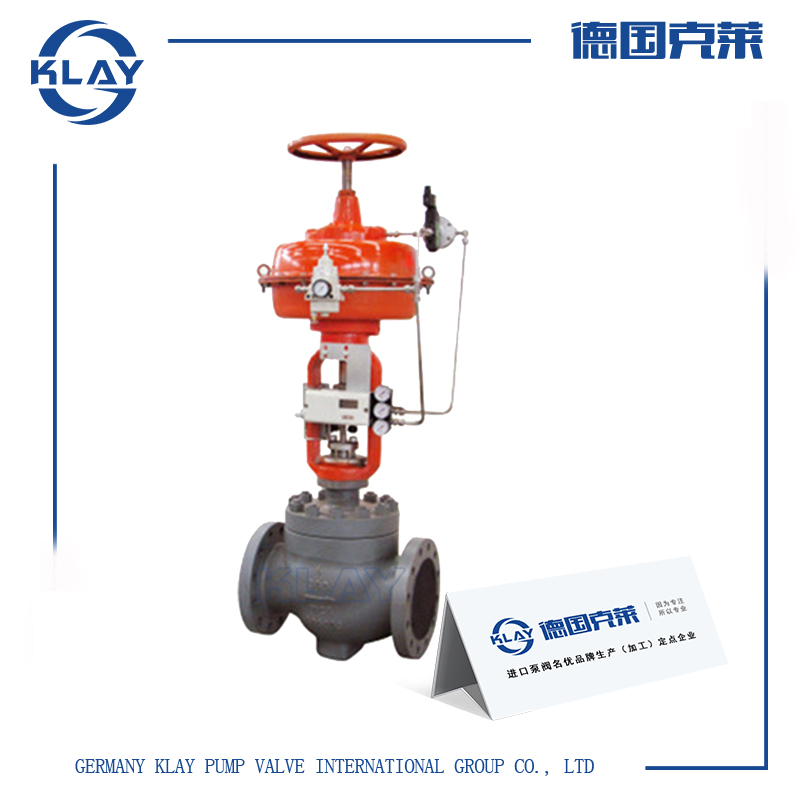

产品介绍一、进口气动高压调节阀产品详情
由气动薄膜多弹簧执行机构和精小型套筒阀组成。多弹簧执行机构高度低、重量轻、装备简便，精小型阀体结构紧凑、流道通畅,具有较大的流量系数。适用于对泄露量要求严格、阀前后压差大及有一定粘度和含少量纤维介质的场合。
二、进口气动高压调节阀技术参数
| 进口气动高压调节阀技术参数 | ||||||||||||||
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数(KV) | 直线 | 10 | 12.5 | 19.5 | 30.5 | 48.4 | 76 | 125 | 195 | 305 | 484 | 760 | 1000 | 1600 |
| 等百分 | 8 | 11 | 17,6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 900 | 1300 | |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 公称压力(MPa) | 10.0,16.0,25.0,32.0,45.0 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 配用执行器型号 | KOIY-1 | KOIY-2 | KOIY-3 | KOIY-4 | KOIY-5 | |||||||||
| 阀盖形式 | 标准型(-17～ 250℃),高温型( 250～ 450℃),低温型(-40～-196℃),波纹管密封型(-40～ 350℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料,V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 双座柱塞导向型阀芯 | |||||||||||||
| 流量特性 | 直线性,等百分比 | |||||||||||||
| 进口气动高压调节阀执行机构 | |||||
| 配置执行器类别 | KOIY系列多弹簧簿膜执行机构 | ||||
| 执行器型号 | KOIY-1 | KOIY-2 | KOIY-3 | KOIY-4 | KOIY-5 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10,16 | 24 | 40 | 40,60 | 100 |
| 弹簧范围(KPa) | 20～100(标准),20-60,60-100,40-200,80-240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布,乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～ 70℃ | ||||
| 可配附件 | 定位器,空气过滤减压器,保位阀,行程开关,阀位传送器,手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
| 进口气动高压调节阀零件材料 | ||||||||||
| 1 | 底座 | WCB | 304 | 316 | 316L | |||||
| 2 | 阀体 | WCB | 304 | 316 | 316L | |||||
| 3 | 阀芯 | 304 | 304 | 316 | 316L | |||||
| 4 | 阀座 | 304 | 304 | 316 | 316L | |||||
| 5 | 铜套 | 黄铜 | ||||||||
| 6 | 导向套 | 304 | 304 | 316 | 316L | |||||
| 7 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | |||||
| 8 | 阀盖 | WCB | 304 | 316 | 316L | |||||
| 9 | 阀杆 | 304 | 304 | 316 | 316L | |||||
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | |||||
| 11 | 填料压盖 | WCB | 304 | 316 | 316L | |||||
| 12 | 螺栓 | 25 | 0Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||||
| 进口气动高压调节阀 性能指标 | ||||||||||
| 项目 | 不带定位器 | 带定位器 | ||||||||
| 基本误差% | ±5.0 | ±1.0 | ||||||||
| 回差% | 3.0 | 1.0 | ||||||||
| 死区% | 3.0 | 0.4 | ||||||||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 | ||||||
| 始点 | ±5.0 | ±1.0 | ||||||||
| 气关 | 始点 | ±5.0 | ±1.0 | |||||||
| 终点 | ±2.5 | ±1.0 | ||||||||
| 额定行程偏差% | ≤2.5 | |||||||||
| 泄露量L/h | 0.01%×阀额定容量 | |||||||||
| 可调范围R | 30：1 | |||||||||
三、进口气动高压调节阀工作原理
就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。进口气动高压调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。四、进口气动高压调节阀性能特点
1、由气动薄膜执行机构和高压调节阀两部分组成；
2、结构型式为直通单座笼式，阀芯为柱塞形，用于高压差条件下的阀芯，头部渗或镶以硬质合金，以抗高压差情况下的冲刷和气蚀，提高使用寿命；
3、由于压差高，介质对阀芯不平衡力较大，设计时已选用钢度较大的执行机构，一般都配用阀门定位器；
4、动作来源于信号压力在薄膜上产生的推力，使推杆推动阀芯作相应的移动，既调节阀行程的变化，使阀的流通面积变化，来调节压力、温度、流量和液位等工艺参数。
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口气动高压调节阀性能参数、结构尺寸、价格等详情请联系我们。
