进口气动套筒调节阀
- 订购说明:
- ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
- ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
- ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
- ·产品驱动方式:手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

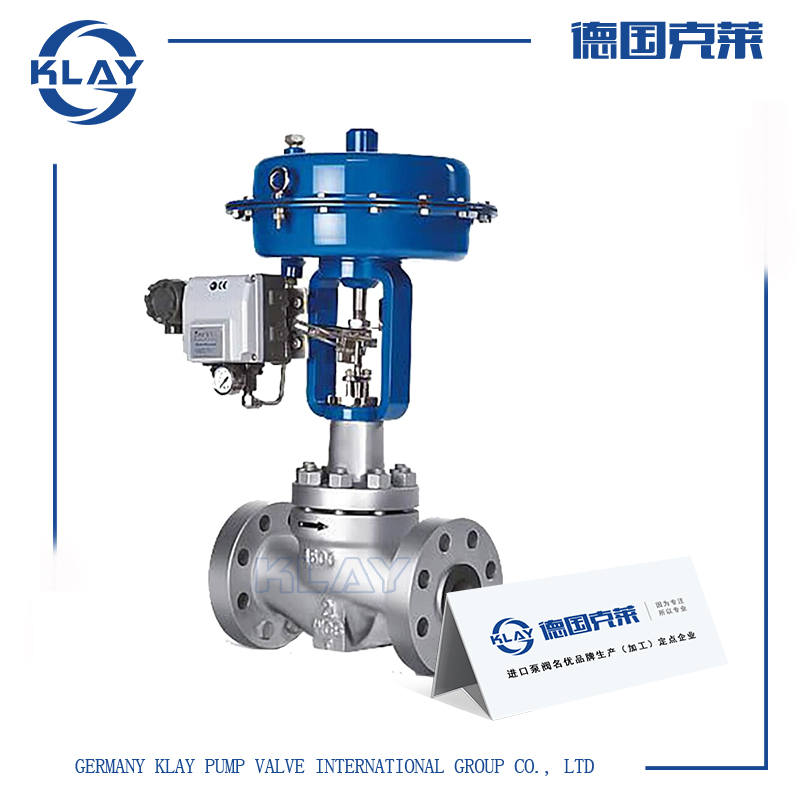

一、进口气动套筒调节阀产品详情
本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~400。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。二、进口气动套筒调节阀技术参数
公称通径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|||||||
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|||
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|||
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
||||
公称压力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||||||||
行程mm |
10 |
16 |
25 |
40 |
60 |
100 |
|
|
||||||||||||
流量特性 |
直线、等百分比、快开型 |
|||||||||||||||||||
介质温度℃ |
-15~200(常温型)、-40~+250、-40~+450(中温型)、-100~+200(低温型) |
|||||||||||||||||||
法兰尺寸 |
铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79 |
|||||||||||||||||||
法兰形式 |
法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式 |
|||||||||||||||||||
阀体材质 |
PN |
0.6,1.6 |
HT200、WCB(ZG230-450) |
|||||||||||||||||
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|||||||||||||||||||
阀芯材质 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|||||||||||||||||||
上阀盖形式 |
普通式(常温型)、热片式(中温型)、低温型 |
|||||||||||||||||||
可调比R |
50:1 |
|||||||||||||||||||
气源接头 |
M16×1.5 |
零件名称 |
材料 |
温度范围 |
阀体上阀盖 |
HT200 |
-20~200℃ |
ZG230-450 |
-40~450℃ |
|
ZG1Cr18Ni9Ti |
-250~550℃ |
|
ZG0Cr18Ni12Mo2Ti |
-250~550℃ |
|
阀芯、阀座 |
1Cr18Ni9 |
-250~550℃ |
0Cr18Ni12Mo2Ti |
-250~550℃ |
|
填 料 |
聚四氟乙烯 |
-40~200℃ |
膜 片 |
丁晴橡胶夹增强涤沦织物 |
|
压缩弹簧 |
60Si2Mn |
|
膜 盖 |
A3 |
|
型号 |
KAMG-22 |
KAMG-23 |
KAMG-34 |
KAMG-45 |
KAMG-56 |
有效面积cm2 |
350 |
350 |
560 |
900 |
1600 |
行程mm |
16 |
25 |
40 |
60 |
100 |
弹簧范围KPa |
20~100(标准):40~200; |
项目 |
指标值 |
项目 |
指标值 |
||||
基本误差% |
不带定位器 |
±5.0 |
始终点 |
气关 |
不带定位器 |
始点 |
±5.0 |
带定位器 |
±1.0 |
终点 |
±2.5 |
||||
回差% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 |
||
终点 |
±1.0 |
||||||
带定位器 |
≤1.0 |
气开 |
不带定位器 |
始点 |
±2.5 |
||
终点 |
±5.0 |
||||||
死区% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 |
||
终点 |
±1.0 |
||||||
带定位器 |
≤0.4 |
允许泄漏量L/h |
1×10-4×阀额定容量 |
||||
额定行程偏差% |
±2.5 |
三、进口气动套筒调节阀工作原理
单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合;双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄露量要求不严格的场合;套筒阀具有稳定性好,不易产生震动,噪音低,对温度敏感小,适用于压差较大及泄露量要求不严格场合。
四、进口气动套筒调节阀性能特点
具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性准、拆装方便等优点。五、进口气动套筒调节阀外形尺寸
DN |
L |
H |
H1 |
质量(kg) |
φA |
|||||||
PN16 |
PN40 |
PN64 |
普通 |
高温 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6 |
PN40 |
||
20 |
181 |
194 |
206 |
398 |
548 |
45 |
52 |
65 |
19 |
23 |
285 |
|
25 |
185 |
197 |
210 |
410 |
560 |
50 |
57 |
70 |
20 |
24 |
||
40 |
222 |
235 |
251 |
455 |
620 |
65 |
75 |
85 |
26 |
35 |
||
50 |
254 |
267 |
286 |
457 |
627 |
70 |
82 |
90 |
30 |
40 |
||
65 |
276 |
292 |
311 |
610 |
790 |
80 |
92 |
100 |
47 |
66 |
360 |
|
80 |
298 |
317 |
337 |
622 |
807 |
95 |
100 |
107 |
55 |
78 |
||
100 |
352 |
368 |
394 |
640 |
850 |
105 |
110 |
117 |
125 |
65 |
99 |
|
150 |
451 |
473 |
508 |
870 |
1130 |
132 |
142 |
150 |
172 |
130 |
160 |
470 |
200 |
600 |
650 |
890 |
1150 |
160 |
170 |
187 |
207 |
175 |
250 |
||
250 |
730 |
775 |
1203 |
1523 |
187 |
202 |
225 |
235 |
350 |
470 |
580 |
|
300 |
850 |
900 |
1234 |
1554 |
220 |
230 |
257 |
265 |
500 |
660 |
温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口气动套筒调节阀性能参数、结构尺寸、价格等详情请联系我们。
