进口气动蒸汽调节阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

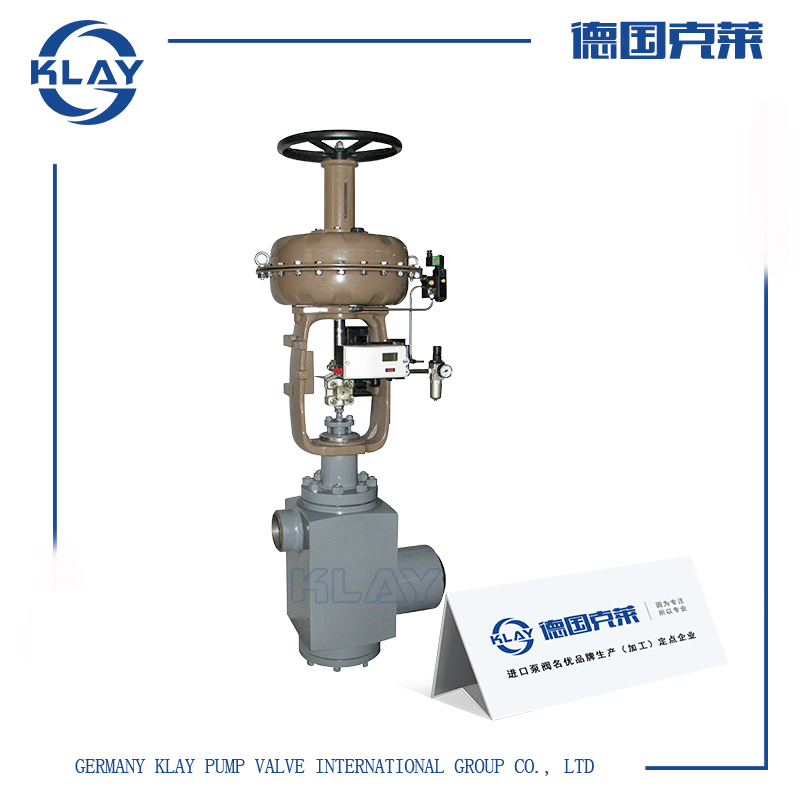

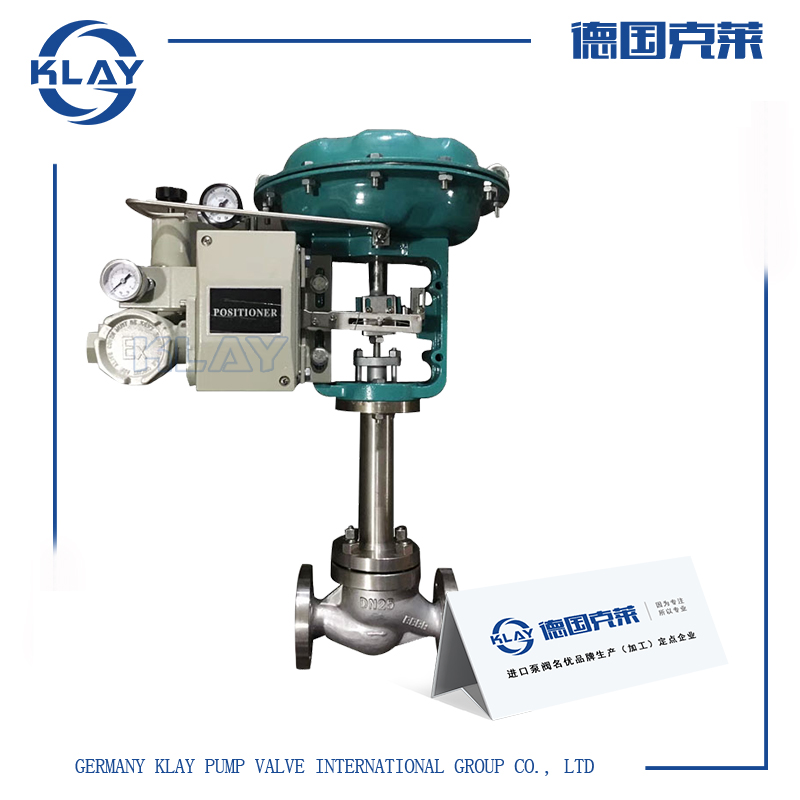

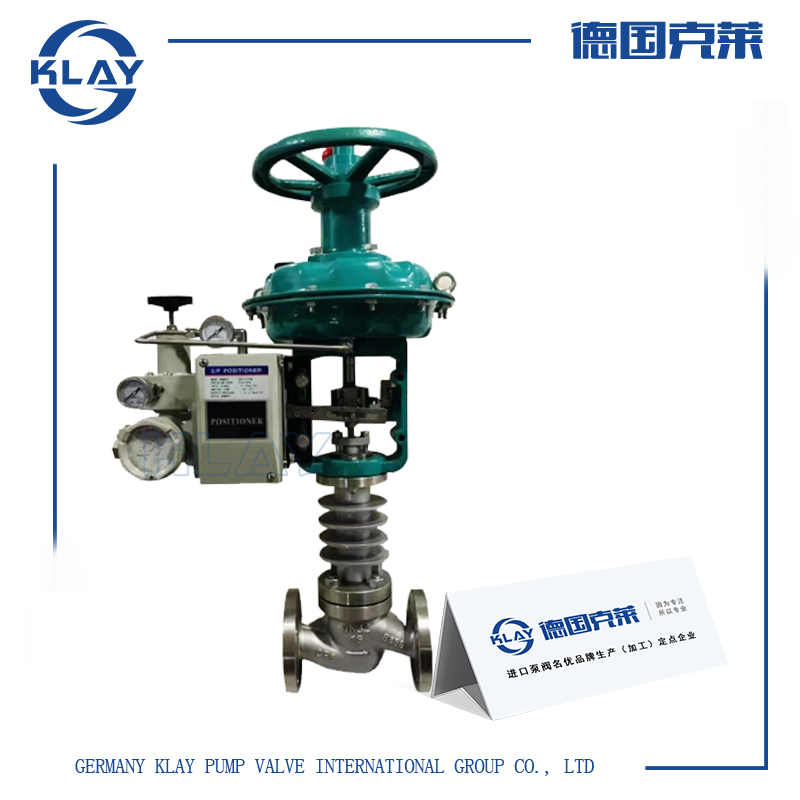

产品介绍一、进口气动蒸汽调节阀产品详情
采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。
二、进口气动蒸汽调节阀技术参数
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜片：丁腈橡胶夹增强涤纶织物
弹 簧：60Si2Mn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯
三、进口气动蒸汽调节阀工作原理
1、采用平衡型双密封阀芯，不平衡力下，允许压差大，操作稳定;
2、阀芯导向面大，可改善由涡流和冲击引起的振荡;
3、比普通的单、双座调节阀噪声降低10dB左右;
4、结构简单，装拆维修方便。
四、进口气动蒸汽调节阀性能特点
操作稳定，具有动作特性可靠，精确的流量特性，可调范围大等优点。在广泛应用中取得高质量的控制效果。
五、进口气动蒸汽调节阀外形尺寸
| 公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
|
额定流量系数 Kv |
单座 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | |
| 双座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2700 | |
| 额定行程L（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | 1600 | |||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | |||||||||||||
| 固有流量特性 | 直线、等百分比 | |||||||||||||
| 固有可调比R | 50：1 | |||||||||||||
| 信号范围Pr（KPa） | 20～200、40～200、20～60、60～100、80～240 | |||||||||||||
| 气源压力Ps（MPa） | 0.14～0.4 | |||||||||||||
| 允许泄漏量 | Ⅳ级（单座）、Ⅲ级（双座） | |||||||||||||
|
工作温度t （℃） |
常温型 | -20～200、-40～250、-60～250 | ||||||||||||
| 散热型 | -40～450、-60～450 | |||||||||||||
| 高温型 | 450～650 | |||||||||||||
| 低温型 | -60～-100、-100～-200、-200～-250 | |||||||||||||
