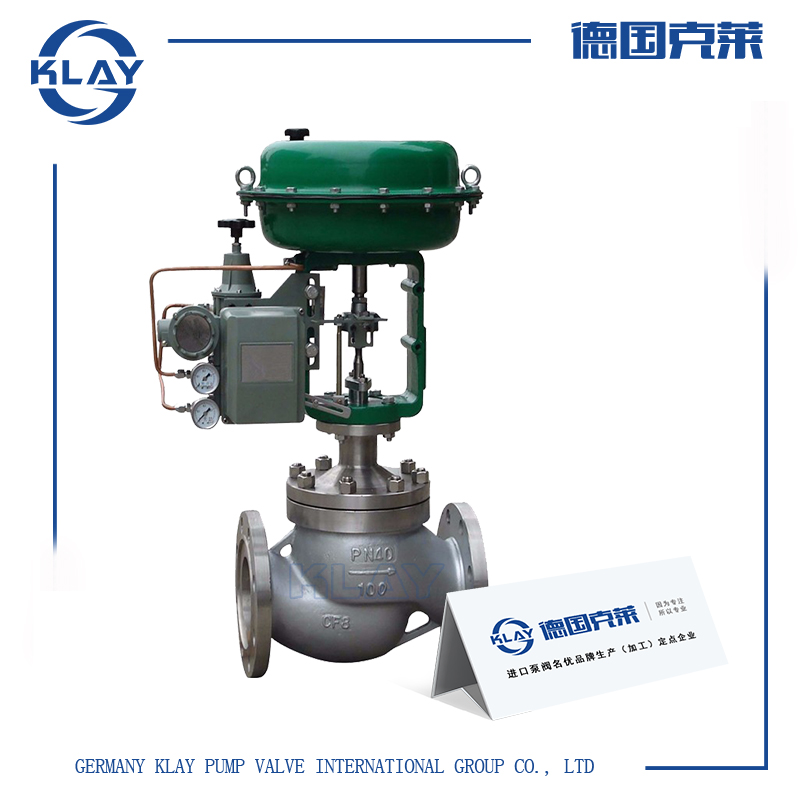

一、进口气动压力调节阀产品详情
是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动压力调节阀广泛应用于精确控制气体、液体、蒸汽等介质,特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。
二、进口气动压力调节阀技术参数
阀体型式: |
直通铸造球型阀 |
公称通径: |
DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
公称压力: |
PN 1.6、2.5、4.0、6.4、10.0Mpa |
ANSI 150、300、 600Lb |
JIS 10K、20K、30K、40K |
连接方式: |
法兰:FF、RF、RTJ、等 |
螺纹:(适用于 1”以下) |
焊接:SW、BW |
法兰距: |
符合IEC 534 |
阀盖形式: |
标准型、加长型(散热、低温、波纹管密封) |
填 料: |
V型聚四氟乙烯、柔性石墨填料等 |
密封垫: |
金属夹石墨密封垫、聚四氟乙烯垫 |
执行机构: |
气动:多弹簧执行机构 、单弹簧执行机构 |
电动:3810L系列 、PSL系列 |
阀芯型式: |
单座柱塞 |
流量特性: |
等百分比、线性 、快开 |
内件材质: |
标准材质组合及使用温度、压力范围请参阅附录 |
阀体 |
型式 |
直通 |
阀盖 |
型式 |
标准、加长型 |
材质 |
WCB、WC9、304、316等 |
材质 |
WCB、WC9、304、316等 |
阀芯 |
特性 |
直线、等百分比、快开 |
填料 |
“V”型PTFE、柔性石墨、波纹管 |
材质 |
304、304+STL/PTFE、316、316+STL/PTFE |
执行器 |
气动:见表8 |
电动:见表7 |
定位器 |
电气阀门定位器、智能型数字定位器 |
附件 |
电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |
三、进口气动压力调节阀工作原理
是一种压力平衡式调节阀,采用笼式套筒导向、双密封结构,配用多弹簧气动薄膜执行机构,执行机构高度低、重量轻、装备简便。进口气动压力调节阀阀芯采用笼式套筒阀芯,将气源压力变换为阀芯的直线位移,自动的控制调节阀开度,达到对管道内流体的压力连续调节。上海台臣气动压力调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许泄露小、阀前后压差较大的工作场合。
四、进口气动压力调节阀性能特点
主要适用于管线上介质流量调节、压力稳定、安全等系统中,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。

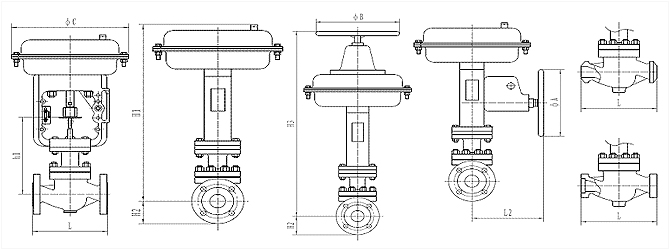

五、进口气动压力调节阀外形尺寸
阀门尺寸 |
L |
H1 |
H2 |
h1 |
H3 |
C |
B |
A |
L2 |
执行机构 |
inch |
mm |
ANSI150 PN16、25 |
ANSI300 PN40 |
ANSI600PN64、100 |
3/4 |
20 |
184 |
7.25 |
184 |
7.25 |
206 |
8.12 |
425 |
53 |
213 |
704 |
288 |
200 |
200 |
289 |
KHB-22 |
1 |
25 |
184 |
7.25 |
184 |
7.25 |
210 |
8.25 |
435 |
58 |
218 |
710 |
288 |
200 |
200 |
289 |
KHB-22 |
1 1/4 |
32 |
200 |
7.87 |
200 |
7.87 |
251 |
9.88 |
448 |
70 |
231 |
722 |
288 |
200 |
200 |
289 |
KHB-22 |
1 1/2 |
40 |
222 |
8.75 |
222 |
8.75 |
251 |
9.88 |
448 |
75 |
231 |
722 |
288 |
200 |
200 |
289 |
KHB-23 |
2 |
50 |
254 |
10 |
254 |
10 |
286 |
11.25 |
487 |
83 |
255 |
740 |
288 |
200 |
200 |
289 |
KHB-23 |
2 1/2 |
65 |
276 |
10.88 |
276 |
10.88 |
311 |
12.25 |
628 |
93 |
311 |
884 |
360 |
355 |
355 |
347 |
KHB-34 |
3 |
80 |
298 |
11.75 |
317 |
12.50 |
337 |
13.25 |
645 |
98 |
328 |
902 |
360 |
355 |
355 |
347 |
KHB-34 |
4 |
100 |
352 |
13.88 |
368 |
14.50 |
394 |
15.50 |
656 |
115 |
328 |
913 |
360 |
355 |
355 |
347 |
KHB-34 |
5 |
125 |
420 |
16.53 |
400 |
15.75 |
500 |
19.69 |
806 |
125 |
389 |
1274 |
470 |
570 |
570 |
476 |
KHB-45 |
6 |
150 |
451 |
17.75 |
473 |
18.62 |
508 |
20.00 |
857 |
143 |
440 |
1325 |
470 |
570 |
570 |
476 |
KHB-45 |
8 |
200 |
600 |
21.38 |
568 |
22.38 |
610 |
24 |
926 |
180 |
514 |
1394 |
470 |
570 |
570 |
476 |
KHB-45
|
温馨提示:
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口气动压力调节阀性能参数、结构尺寸、价格等详情请联系我们。
