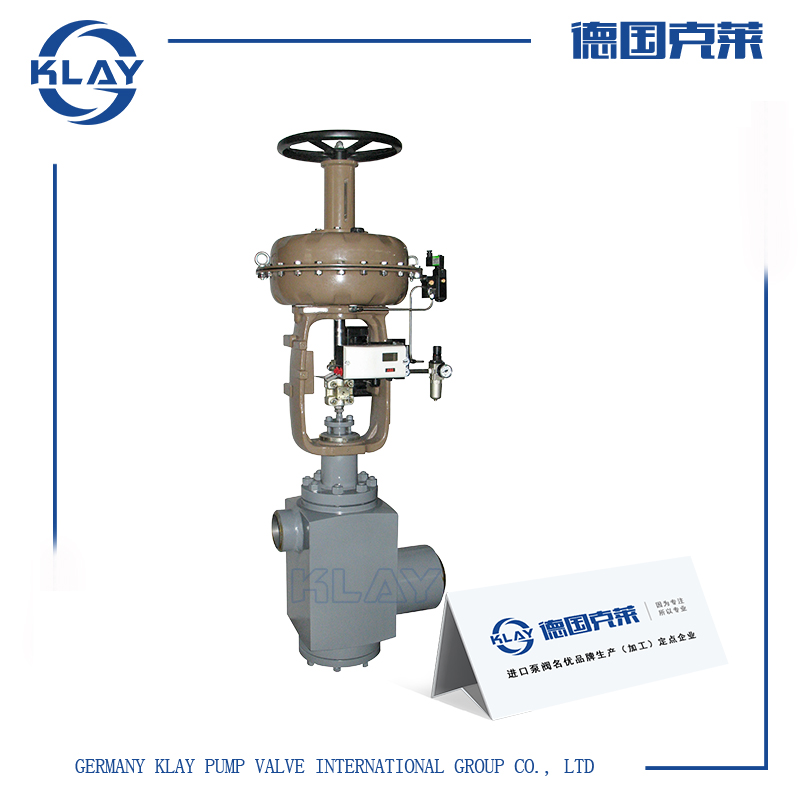

进口气动高压角式调节阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口气动高压角式调节阀产品详情

是一种上导向结构的调节阀，阀结构紧凑，压降损失小，流量大，可调范围广。阀芯导向部分的导向面积大，抗震性好。调节阀符合ANSI B16.104标准，调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。广泛应用于化肥、石化、电站、轻工等行业中作生产过程中的自动调节和远程控制。

二、进口气动高压角式调节阀技术参数

公称通径 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数 KV	直线	6.9.6	11	17.6	27.5	44	69	100	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
执行机构型号	正作用	KHA-22		KHA-23			KHA-34			KHA-45
	反作用	KHB-22		KHB-23			KHB-34			KHB-45
额定行程 L （ mm ）		16		25			40			60
膜片有效面积 Ae （ cm2 ）		280		400			600			1000
公称压力 PN （ MPa ）		1.6 2.5 4.0 6.4 10.0
固有流量特性		直线　等百分比
固有可调比 R		50 ： 1
信号范围 Pr （ KPa ）		20-60 、 20-100 、 40-200 、 60-100 、 80-240
气源压力 Ps （ MPa ）		0.14 、 0.25 、 0.28 、 0.40
允许泄露量		Ⅵ 级
工作温度	常温型	-20—200 、 -40—250 、 -60—250
	散热型	-40—450 、 -60—450
	高温型	450—560
	低温型	-60— -100 、 -100— -200 、 -200— -250

序号	项目			标准型调节阀		散热、低温型调节阀
序号	项目			不带定位器	带定位器	不带定位器	带定位器
1	基本误差＜（ % ）			±5	±1	±15	±4
2	回差＜（ % ）			3	1	10	3
3	死区＜（ % ）			3	0.4	8	1
4	始终点偏差＜（ % ）	气开	始点	±2.5	±1	±6	±2.5
		气开	终点	±5		±15
		气关	始点	±5		±15
		气关	终点	±2.5		±6
5				±2.5	+2.5	+6	+2.5

三、进口气动高压角式调节阀工作原理

进口气动高压角型调节阀是气动单元组合仪表中的执行单元。主要用于高温高压管路。可改变流体介质(液体、气体、气液混合体、蒸汽)的流量，从而达到对介质的压力和流量等工艺参数的调节。上海台臣气动高压角型调节阀与普通的调节阀的主要区别在于：使用耐高温、高压的壳体材料，抗气蚀、防空化的阀内件材质，使用更精密的制造工艺。它根据用户具体的工况，分别采用单级、多级降压式，尽量降低流体的冲刷及噪声，达到对流体的稳定调节及提高阀本身的使用寿命。

四、进口气动高压角式调节阀性能特点

是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题而改进的产品。高压角式调节阀它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。气动高压角型调节阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。

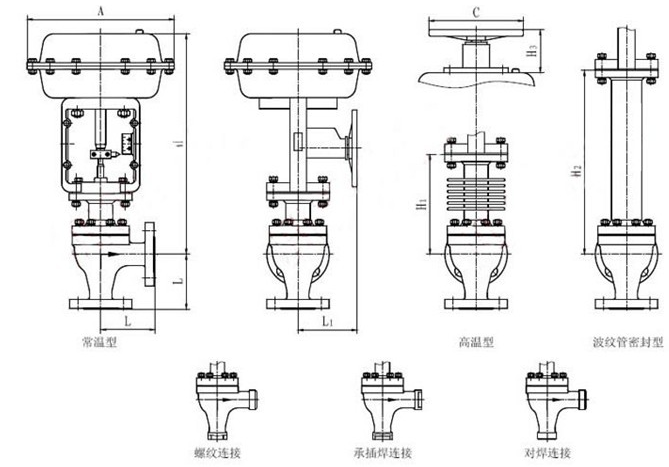

五、进口气动高压角式调节阀外形尺寸

公称通径（ DN ）		20	25	32	40	50	65	80	100	125	150	200
L	PN16、25	95	100	105	115	125	145	155	175	200	225	275
	PN40	95	100	105	115	125	145	155	175	200	225	275
	PN64 、 100	115	115	130	130	150	170	190	215	250	275	325
H		349	350	358	378	393	494	503	521	634	696	715
H1		444	445	458	478	492	594	628	646	759	846	915
H2		419	423	445	478	490	582	624	620	759	840	905
H3		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
压力等级		GB ： 1.6 、 2.5 、 4.0 、 6.4 、 10.0MPa ANSI ： 150 、 300 、 600LB JIS ： 10 、 20 、 30 、 40K
执行机构		KHB-22			KHB-23		KHB-34			KHB-45
