进口气动卫生级调节阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

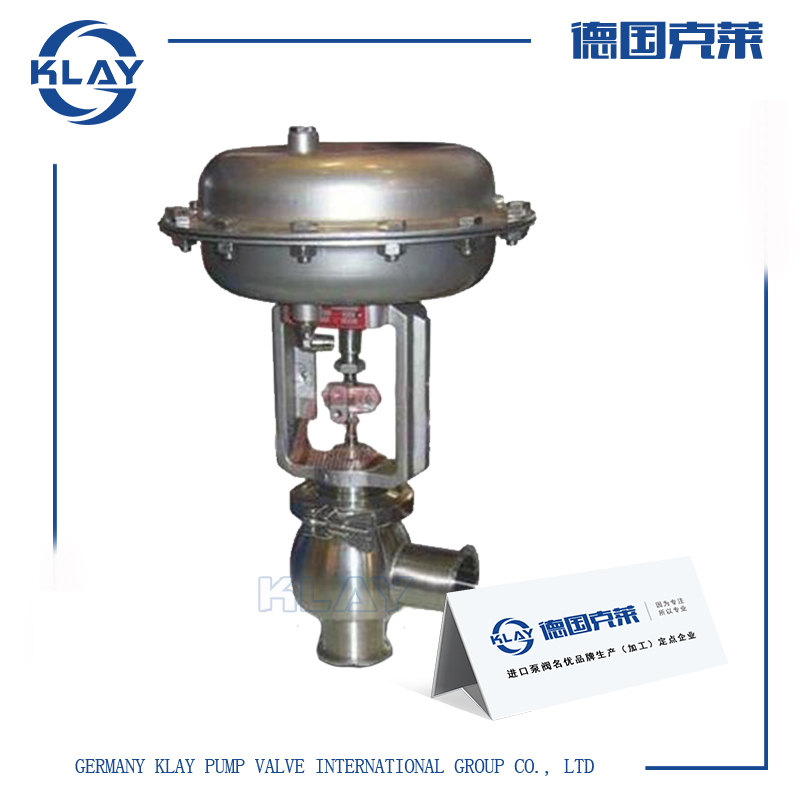

产品介绍一、进口气动卫生级调节阀产品详情
适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。采用多弹簧薄膜执行机构及卫生级调节阀阀体组成，具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合IEC534-1978标准，阀门泄漏量符合ANSIB16.104标准。
二、进口气动卫生级调节阀技术参数
| 阀体形式 | 角型铸造球型阀 |
|---|---|
| 公称通径 | DN15～100mm |
| 公称压力 | PN1.0MPa |
| 连接形式 | 卡箍式、螺纹式、法兰式（如无合同约定，将按卡箍式连接供货） |
| 阀盖形式 | 标准型-17～+230℃、高温型+230～+450℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | 三元乙丙橡胶、聚四氟乙烯 |
| 阀芯形式 | 单座柱塞型阀芯 |
|---|---|
| 流量特性 | 线性、等百分比 |
| 执行器名称 | KFDU多弹簧簿膜执行机构 | ||
|---|---|---|---|
| 执行器型号 | KFDU-22 | KFDU-23 | KFDU-34 |
| 有效面积(cm2) | 350 | 350 | 560 |
| 行程(mm) | 10、16 | 25 | 40 |
| 弹簧范围 | 1.5～3kg/cm2（0.15～0.3MPa） | ||
| 膜片材料 | 乙丙橡胶夹尼龙布 | ||
| 气源接口 | RC1/4" | ||
| 环境温度 | -30～+70℃ | ||
| 可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||
三、进口气动卫生级调节阀工作原理
采用角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。四、进口气动卫生级调节阀性能特点
角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。

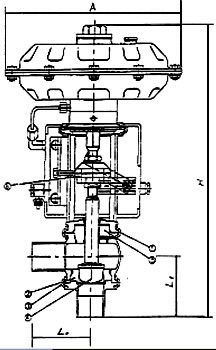

五、进口气动卫生级调节阀外形尺寸
| 公称通径mm | 25 | 40 | 50 | 65 | 80 |
 进口气动卫生级调节阀 |
| L0 | 100 | 105 | 105 | 155 | 155 | |
| L1 | 100 | 125 | 125 | 175 | 175 | |
| A | φ285 | φ285 | φ285 | φ285 | φ285 | |
| L | 90 | 90 | 90 | 95 | 95 | |
| H | 470 | 480 | 480 | 510 | 510 |
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口气动卫生级调节阀性能参数、结构尺寸、价格等详情请联系我们。
