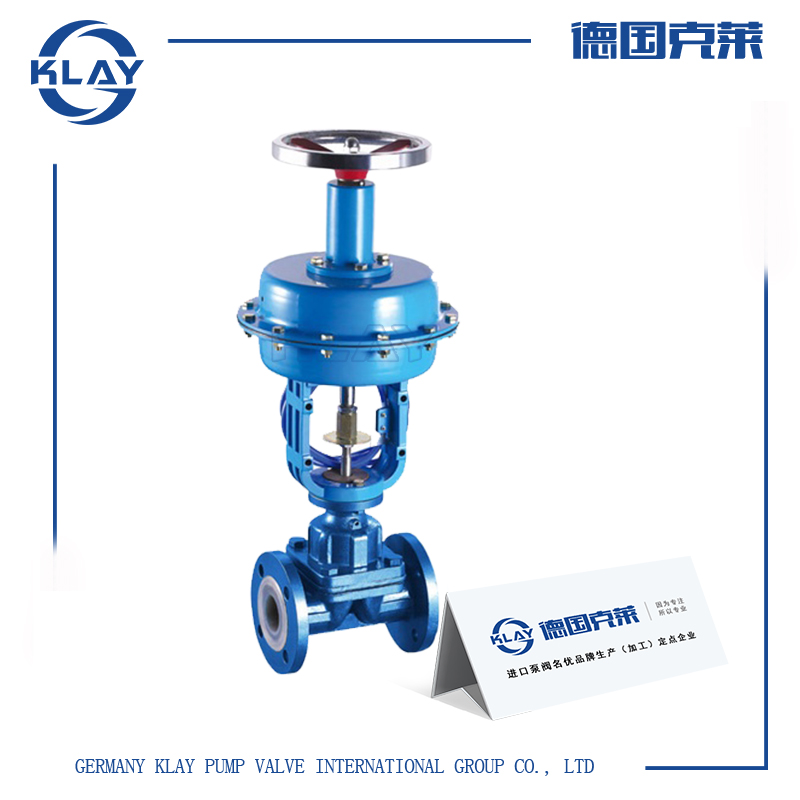

产品介绍一、进口气动隔膜调节阀产品详情
由隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。二、进口气动隔膜调节阀技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
额定流量系数Kv |
无衬里 |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
|
有衬里 |
7.8 |
17 |
28 |
41 |
55 |
87 |
127 |
240 |
311 |
415 |
1121 |
|
|
额定行程L（mm） |
8 |
10 |
12 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 |
|
|
膜片有效面积Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
||||||||
|
活塞直径(mm) |
100 |
125 |
160 |
250 |
||||||||
|
公称压力PN(MPa) |
0.6 1.0 |
|||||||||||
|
固有流量特性 |
近似等百分 |
|||||||||||
|
工作温度（℃） |
≤150 |
|||||||||||
|
信号范围Pr(KPa) |
20~100、40~200、400~600 |
|||||||||||
|
允许泄漏量 |
在允许压差范围内泄漏量为零 |
|||||||||||
|
阀体衬里 |
使用温度（℃） |
适用介质 |
|
无衬里 |
-10~+175 |
适用于非腐蚀性介质 |
|
软橡胶 |
-10~+85 |
有很好的耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等 |
|
硬橡胶 |
-10~+85 |
适用于无机械、盐类、盐酸、镀金属溶液、软水、氯化物、氯气等 |
|
氯丁胶 |
-10~+105 |
适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
|
丁荃胶 |
-10~+120 |
防腐性能和耐磨性能良好，对大部分无机酸和酸性灰浆的耐蚀性最好 |
|
搪瓷 |
-10~+175 |
适用于温无机酸、氧化酸、卤素、醇类、酯类等化合物 |
|
氟46 |
-10~+190 |
适用于硫酸、盐酸、氢氧化钠等强腐蚀介质 |
三、进口气动隔膜调节阀工作原理
在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动隔膜调节阀具有阻力小、流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颗粒、带纤维以及有毒和不允许污染的介质的流量调节。
四、进口气动隔膜调节阀性能特点
1、采用轻型执行机构，高度及重量均可减小30%；
2、阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀；
3、阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节；
4、流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。

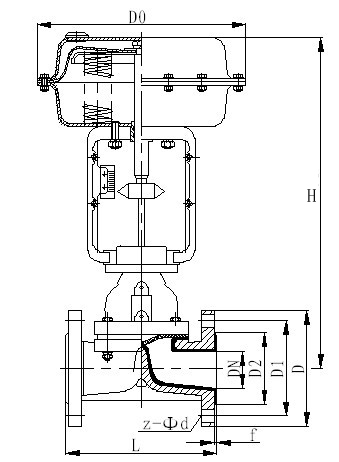

五、进口气动隔膜调节阀外形尺寸
| 公称通径 | 标准值 | 参数值 | ||||||
| DN(mm) | PN1.0 PN1.6 | |||||||
| L | D | D1 | f | b | Z—φd | D0 | H | |
| 15 | 125 | 95 | 65 | 2 | 14 | 4—φ14 | 282 | 487 |
| 20 | 135 | 105 | 75 | 2 | 16 | 4—φ14 | 282 | 487 |
| 25 | 145 | 115 | 85 | 2 | 16 | 4—φ14 | 282 | 493 |
| 32 | 160 | 135 | 100 | 2 | 18 | 4—φ18 | 282 | 524 |
| 40 | 180 | 145 | 110 | 3 | 18 | 4—φ18 | 308 | 530 |
| 50 | 210 | 160 | 125 | 3 | 20 | 4—φ18 | 308 | 538 |
| 65 | 250 | 180 | 145 | 3 | 20 | 8—φ18 | 394 | 686 |
| 80 | 300 | 195 | 160 | 3 | 22 | 8—φ18 | 394 | 706 |
| 100 | 350 | 215 | 180 | 3 | 22 | 8—φ18 | 394 | 725 |
| 125 | 400 | 245 | 210 | 3 | 24 | 8—φ18 | 498 | 969 |
| 150 | 460 | 280 | 240 | 3 | 24 | 8—φ23 | 498 | 969 |
| 200 | 570 | 335 | 295 | 3 | 26 | 8—φ23 | 498 | 1009 |
| 250 | 680 | 390 | 350 | 3 | 28 | 12—φ23 | 620 | 1353 |
| 300 | 790 | 440 | 400 | 4 | 28 | 12—φ23 | 620 | 1390 |
