进口气动小流量调节阀
- 订购说明:
- ·克莱产品:如有指定型号标准,请直拨销售热线咨询价格,了解详情!
- ·技术支持:如没有指定产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
- ·产品订货参数:通径(DN),公称压力(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
- ·产品驱动方式:手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认:本公司提供报价清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

一、进口气动小流量调节阀产品详情

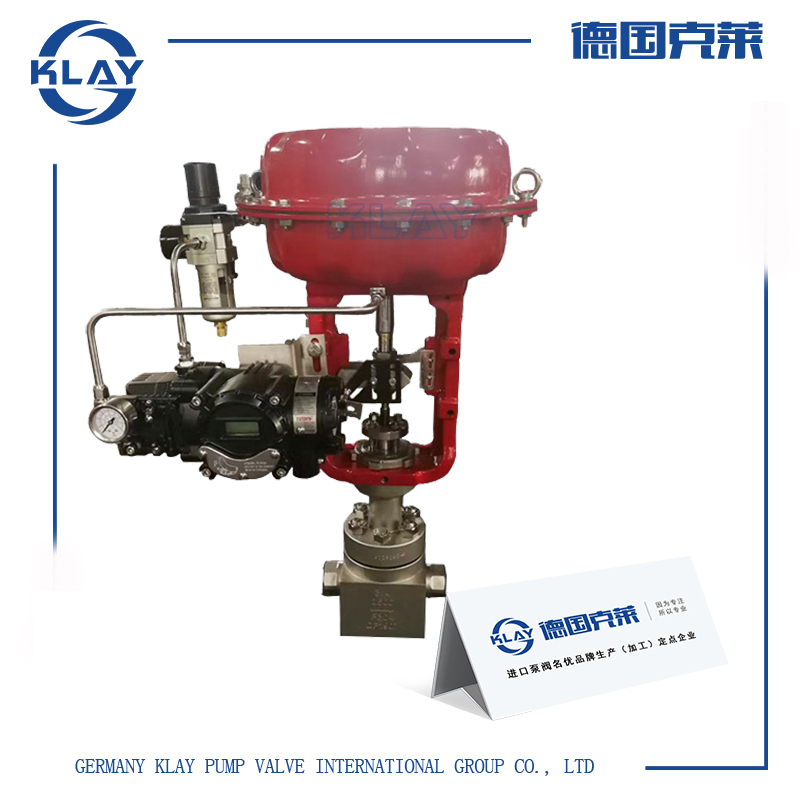

德国克莱自主研发生产的气动小流量调节阀主要由气动薄膜执行器、柱塞针型阀、西门子智能阀门定位器、附件等组成,适用于各种、微小流量、超小流量、最小流量场合,该阀是一款体积小、重量轻、精度高的新型小流量控制阀产品。台臣阀门专业为用户定做各种小流量调节阀、高压小流量针型阀等产品,压力10-100mpa、连接方式卡套、内螺纹、焊接、法兰等,材质有不锈钢、合金钢、双相钢等。
二、进口气动小流量调节阀技术参数
阀体型式: | 直通锻造阀体 |
公称通径: | DN5、8、10、15、20、25mm |
公称压力: | PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa |
CLASS 150、300、 600、900、1500 Lb | |
JIS 10K、20K、30K、40K | |
连接方式: | 螺纹:(适用于 1”以下) |
焊接:SW、BW | |
法兰距: | 符合IEC 534 |
阀盖形式: | 阀体一体型 |
填 料: | V型聚四氟乙烯、柔性石墨填料等 |
密封垫: | 金属夹石墨密封垫、聚四氟乙烯垫 |
执行机构: | 气动:多弹簧执行机构 |
电动:3810L系列 、PSL系列 |
阀芯型式: | 单座柱塞 |
流量特性: | 等百分比、线性 、快开 |
内件材质: | 标准材质组合及使用温度、压力范围请参阅附录 |
阀体 | 型式 | 直通 | 阀盖 | 型式 | 阀体一体型 |
材质 | WCB、WC9、304、316等 | 材质 | WCB、WC9、304、316等 | ||
阀芯 | 特性 | 直线、等百分比、快开 | 填料 | “V”型PTFE、柔性石墨 | |
材质 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
执行器 | 气动:见表5 | ||||
电动:见表5 | |||||
定位器 | 电气阀门定位器、智能型数字定位器 | ||||
附件 | 电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 |
三、进口气动小流量调节阀工作原理
是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成,执行机构高度低、重量轻、装备简便。气动温度调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的温度参数的连续调节。广泛应用于精确控制气体、液体、蒸汽等介质。特别适用于允许压差小,而允许泄漏量也较小压差不大的工作场合。
四、进口气动小流量调节阀性能特点
1、阀体采用锻造式,克服了铸件材质疏松的缺点;
2、适用于较小流量的调节、体积小、重量轻、安装维护方便;
3、流路较复杂,不能用于不干净介质场合;
4、特殊订货可满足:(1)压力>1.5Mpa,温度>250℃时,建议密封面堆焊耐磨合金,以提高密封面的可靠性;(2)更严密地切断场合,订货时须特别说明;(3)超小流量的特殊订货应予以特别指出。
5、为提高动作速度和调节精度和高的输出力,建议配用定位器。
五、进口气动小流量调节阀外形尺寸

阀门尺寸 inch | L | B | 气动 | |||
H1 | H2 | A | ||||
1/5 | 5 | 75 | 26 | 21 | 209 | 200 |
1/4 | 8 | 75 | 26 | 21 | 209 | 200 |
3/8 | 10 | 95 | 32 | 25 | 215 | 200 |
1/2 | 15 | 120 | 38 | 30 | 235 | 200 |
3/4 | 20 | 120 | 42 | 32 | 240 | 200 |
本文中所述文字、数据、品牌、图片仅用于参考,如需查看更多的进口气动小流量调节阀性能参数、结构尺寸、价格等详情请联系我们。
