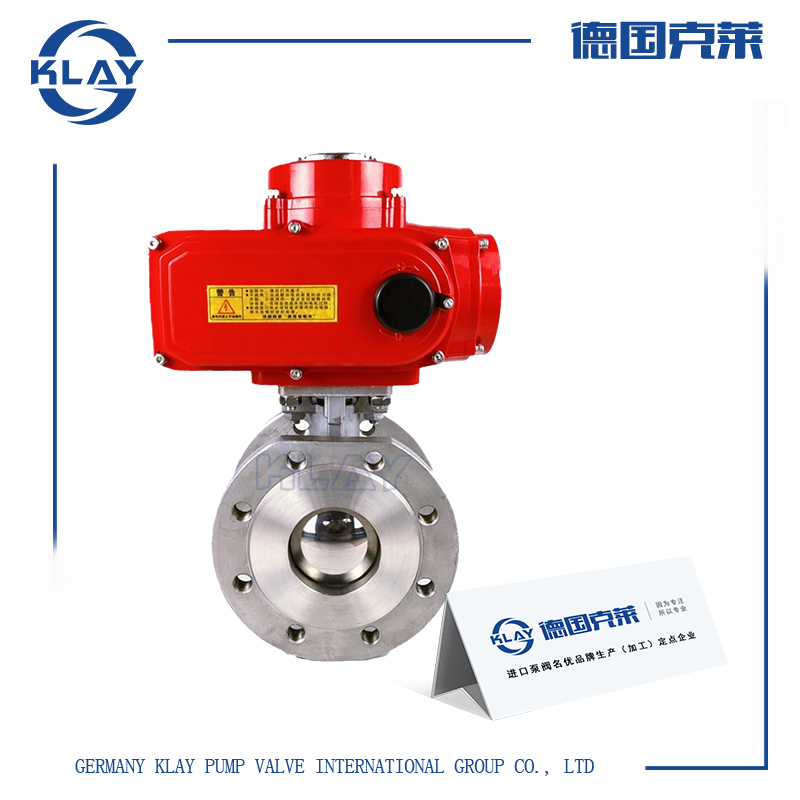

进口电动对夹球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口电动对夹球阀产品详情

是球阀中比较另类的一种，造型上极为精巧。对夹球阀是根据不同使用情况以及空间限制而尽心研发设计的超短法兰距球阀。具有结构紧凑体积小、重量轻特点。球芯通道形状有V形及O形。通过与智能型电动装配，以(220V、380V)电源为驱动并且接受(4-20mA)工业信号推动阀杆带动球心旋转来完成阀门的开关和调节。广泛应用于石油、化工、清水、纸浆、纤维等管道上作为介质的调节和开关。

二、进口电动对夹球阀技术参数

公称通径：DN20mm~DN100mm

压力范围：1.0MPa~1.6MPa

使用温度：-29℃~200℃

适用介质：石油、化工、清水、纸浆

驱动方式：电动、调节型、开关型

连接标准：GB/T12237-1989

结构长度：GB/T12221-1989

检验试验：JB/T9092-1999

三、进口电动对夹球阀工作原理

此外，阀座采用弹性密封结构，密封好，启闭轻松。设有耐火结构，能够操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。

四、进口电动对夹球阀性能特点

是参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。

五、进口电动对夹球阀外形尺寸

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	20	25	29	38		62	76	92	110	145	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3
