进口气动三片式球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口气动三片式球阀产品详情

气动双作用、气动单作用(弹簧复位)两种形式。气动三片式球阀由角行程的气动执行机构和阀门组成，适用于两位切断和调节的场合。气动三片式内螺纹球阀阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。三片式球阀连接形式另有对焊(BW)承插焊(SW)，并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操。

二、进口气动三片式球阀技术参数

公称通径：DN10~100mm

连接方式：螺纹

执行器选配：KT气动执行器

公称压力：PN1.0, 1.6, 2.5Mpa(如需更高压力请注明)

介质温度：-29℃~+180℃(增强聚四氟乙烯)、-29℃~+300℃(对位聚苯)

环境温度：标准型：-20℃~+80℃

防护等级：IP65、IP67、IP68

阀体材质：WCB,CF8(304),CF8M,(316)

密封材质：聚四氟乙烯、对位聚苯、全金属密封、硬质合金

三、进口气动三片式球阀优势特点

采用一体化结构，与KT系列执行器机构配套，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、该阀特别是适合于介质粘稠、含颗粒、纤维性质的场合。目前该进口气动球阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

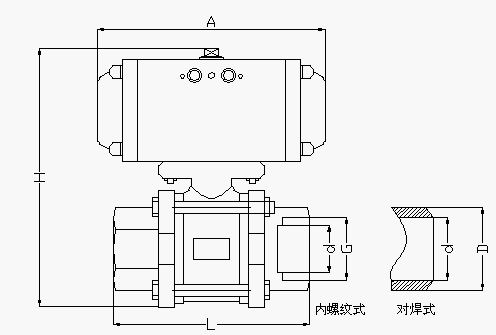

四、进口气动三片式球阀结构尺寸

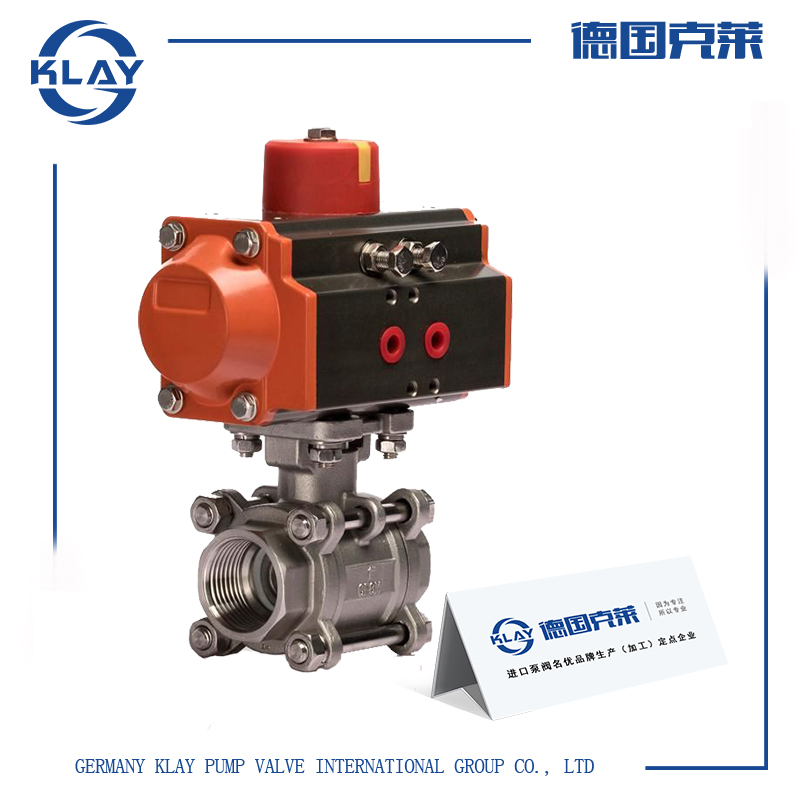

进口气动三片式球阀图片

公称通径		内螺纹连接
mm	inch	D	L	H	G	A
10	3/8	10	60	157	3/8″	140
15	1/2	15	75	168	1/2″	140
20	3/4	20	80	170	3/4″	140
25	1	25	90	180	1″	140
32	11/4	32	110	185	11/4″	164
40	11/2	38	125	200	11/2″	164
50	2	50	144	210	2″	190
65	21/2	64	186	230	21/2″	210
80	3	78	206	250	3″	247
100	4	98	240	270	4″	247
