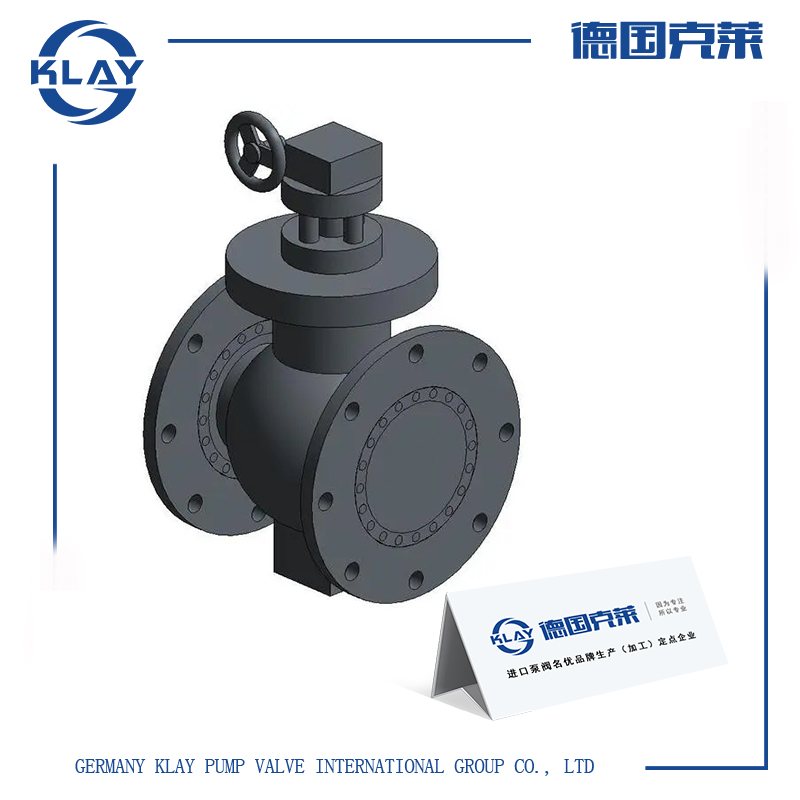

进口偏心半球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口偏心半球阀产品详情

手动涡轮侧装式偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封性能。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

二、进口偏心半球阀技术参数

公称压力(Mpa)：0.6~4.0

公称通经(mm)：40~1600

适用温度(℃)：-29～300、-29～425、-29～540

适用介质：清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类

驱动方式：手动、电动、气动

连接形式：法兰连接、对夹连接

安装方式：立式安装、卧式安装

阀体：QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti

阀轴：2Cr13、1Cr13

阀瓣：合金渗氮钢、渗氮不锈钢、耐磨钢

阀座：合金渗氮钢、渗氮不锈钢、耐磨钢

轴承：铝青铜、FZ-1复合材料

填料：聚四氟乙烯、柔性石墨

三、进口偏心半球阀优势特点

该阀采用双偏心结构，利用偏心轮的楔紧作用实现密封副的关闭和开启，从而实现可靠的密封比压及快速开启。其优特点如下：

1、由于采用偏心结构，密封球面上所有点的旋转半径不同，在关闭时，密封阀座越关越紧，形成足够的密封比压，双向密封效果极佳。

2、阀瓣采用全圆形直通式，开启后为全流通结构，具备良好的流通性和线性调节性能。

3、长期使用过程中，磨损后，通过调节密封圈压套，密封球面等量前移，可获得新的密封。

4、该阀在使用当中操作力只作用在阀门开启或关闭极小角度内，开启时操作力随着密封比压的降低而迅速减小，密封面趋于无磨损。

5、圆形流道，在阀门全开后为全流通截面，底部为圆形流线结构，沉积杂物会随着介质流动被带走。在关闭过程中，可自行去除密封面上沉积的污垢，而不影响密封。

6、阀轴采用上、下半轴设计，配有自润滑式轴套，在阀门的开启过程中，磨擦阻力小，启闭灵活，独特的“0”型圈，浮动式轴封代替了原始蝶阀的填料密封，解决了填料密封在阀门开启过程中易损耗的问题。

四、进口偏心半球阀结构尺寸

公称压力 PN/Mpa	公称通径 DN/mm	尺寸（mm）
公称压力 PN/Mpa	公称通径 DN/mm	L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100		16
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155		20		370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4	30	12-￠26	760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
