进口气动保温球阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

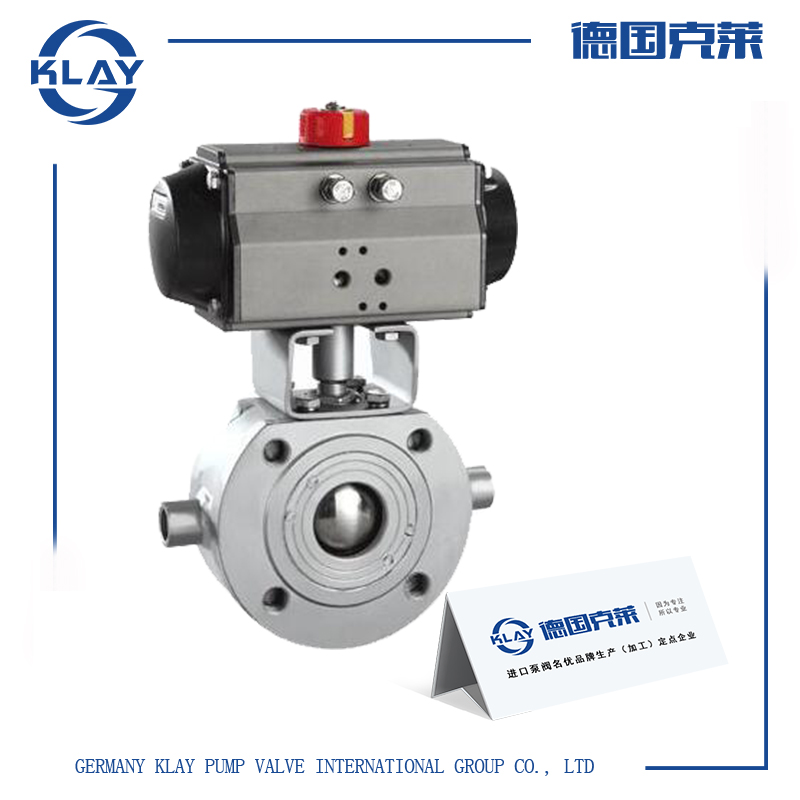

产品介绍一、进口气动保温球阀产品详情
进口气动保温球阀特别适合用于容易凝固、及高粘度的液体介质，具有良好的保温保冷特性，防止物料结晶堵塞管道，尤其是一些不经常开关，物料流动性不是很好的场合。夹套保温气动球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。
二、进口气动保温球阀技术参数
公称通径：DN15～DN200(mm)
公称压力：1.0、1.6、2.5MPa
连接形式：对夹、法兰
结构形式：法兰分体式、对夹整体式
驱动形式：压缩空气4-7bar
动作范围：0～90°
阀芯结构：O型阀芯
阀体材质：铸钢(WCB)、不锈钢(304、316、316L)
密封材料：PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
三、进口气动保温球阀工作原理
由于采用了蒸气夹套保温。根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门常温或降温达到所需要的温度。能防止介质结晶。故即使外界温度降到零度以下，球阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。进口气动保温球阀是重油输送管道理想的控制阀门。
四、进口气动保温球阀优势特点
1、流体阻力小、球阀在阀门产品中流阻较小，即使是缩径，其流阻很小。
2、可以实现快速开关阀门。
3、阀门密封性能好，能实现双向密封，零泄漏。
4、阀杆密封可靠，采用双碟形弹簧自动压紧填料设计，密封寿命长。
5、下装式阀杆和阀杆头部凸阶防止阀杆受压力喷出，确保安全。
6、法兰连接方便，外形小，重量轻，维护方便。
7、保温夹套结构，在常温环境下正常工作，输送易凝固，结晶介质。
五、进口气动保温球阀结构尺寸
公称通径 | d | L | D | E | Q | H | W | 管螺纹 | ||
(mm) | (in) | (mm) | (in) | P | ||||||
20 | 3/4" | 19 | 117 | 40 | 1.5" | 58.5 | 147 | 101 | 170 | G3/4" |
25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" |
40 | 1 1/2" | 38 | 165 | 65 | 2.5" | 63.5 | 181 | 125 | 250 | G3/4" |
50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" |
80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" |
100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" |
150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 800 | G3/4" |
200 | 8" | 203 | 330 | 300 | 12" | 100 | 492 | 410 | 800 | G3/4" |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口气动保温球阀型号参数、结构原理、价格等详情请联系我们。
