进口气动固定式球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

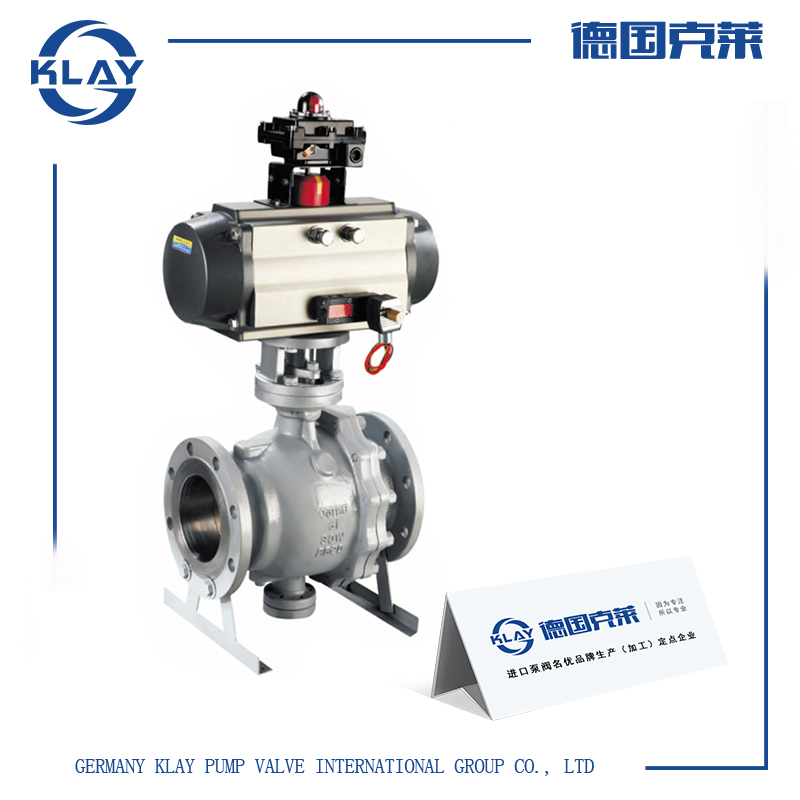

一、进口气动固定式球阀产品详情

进口气动固定式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中使用;应用在化工产品、医药和食品生产中。固定式球阀广泛应用在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在治金生产系统中得以广泛的应用，气动球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

二、进口气动固定式球阀技术参数

公称通径DN(mm)

100

125

150

200

250

300

350

400

500

600

700

公称压力(MPa)

PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB

阀体形式

两段式铸造阀体

阀芯形式

"O"型球形阀芯

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

连接形式

法兰式

流量特性

近似快开型

泄漏量

按GB/T4213-92，小于额定KV0.01% (软密封：零泄露)

可调范围

250:1

基本误差

带定位器：小于全行程的±2%

死区

带定位器：小于全行程的±2%

适用温度

PTFE≤180℃；PPL≤280℃；金属密封≥300℃

配置执行机构

GT、AT、ST、SR系列单双作用气动执行器

控制方式

开关两位控制，4～20mA模拟量控制

执行器型号	KT、KA、KW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构、双作用执行机构
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、进口气动固定式球阀优势特点

1、进口气动固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。

2、阀门可采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。

3、气动固定式球阀采用全通径或缩径设计，流通阻力小。

4、金属硬密封气动固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。

5、气动固定式球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。

6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。

7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。

8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。

9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。

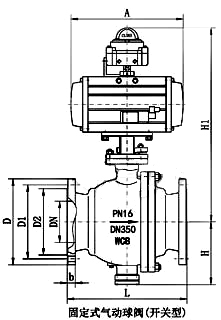

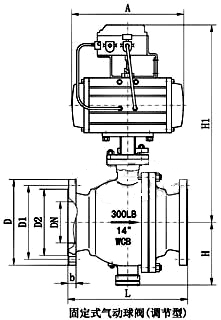

四、进口气动固定式球阀结构尺寸

进口气动固定式球阀图片进口气动固定式球阀尺寸

公称通径 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	500	600	700
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	-	-	-	-	-	-	335	385	430	470	590	700	780	950
H1	根据所配执行机构而定，配置执行器不同，连接尺寸也不同
A	根据所配执行机构而定，配置执行器不同，连接尺寸也不同
D	165	185	200	220	250	285	340	405	460	520	580	705	840	910
D1	125	145	160	180	210	240	295	355	410	470	525	650	770	840
D2	99	118	132	156	184	211	266	319	370	435	485	608	718	788
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	12-26	12-30	12-34	12-41	12-41
