进口电动陶瓷球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口电动陶瓷球阀产品详情

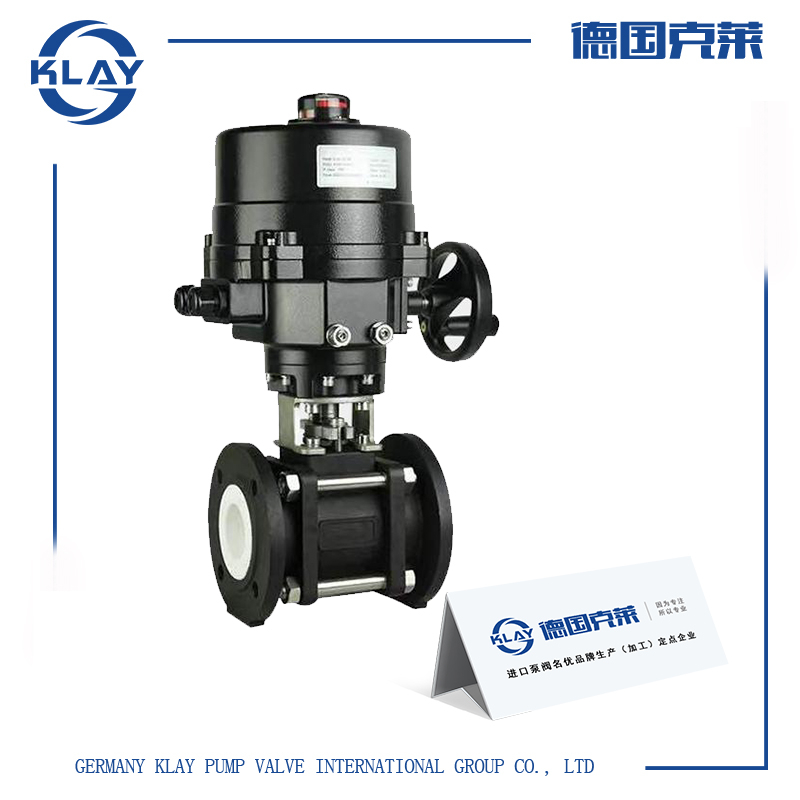

进口电动陶瓷球阀是由三段式陶瓷球阀，和智能调节型电动执行器两大部分组装而成。球阀的球心为全陶瓷，流道采用全衬耐磨陶瓷。(其硬度HRA88以上，仅次于金钢石)具有耐磨损，抗氧化以及耐冲刷的性能。阀杆精工细磨，表面经抗蚀氮化或调质处理，内置缓冲补偿弹性垫圈，确保稳定良好的密封性能。特别适用于多晶硅，镁粉，石灰，粉末、颗粒的介质。电动陶瓷球阀的工作原理是通过接受(4~20mA)工业信号，以220V或380V的电源电压驱动执行器来旋转阀杆球心(0-90°)旋转来完成开关及调节。

二、进口电动陶瓷球阀技术参数

公称尺寸：DN15～DN200(0.5”～8”)

压力等级：PN6～PN40 ANSI 150～300LB(磅級)

阀体材质：碳钢WCB、A105、不锈钢304、316、304L、316L

內件材质：结构陶瓷

连接方式：法兰连接

驱动方式：手动

试验压力：强度试验1.5倍公称压力

密封试验：1.1倍公称压力

灰渣试验：1倍公称压力

使用温度：-20～300℃

三、进口电动陶瓷球阀优势特点

1. 阀门壳体采用碳钢或不锈钢材料，采用三段式结构设计，结构简单可靠，并能保护内部陶瓷部件免受损坏。

2. 阀门球体及与介质接触的所有部位均内衬结构陶瓷材料，高纯氧化铝陶瓷和氧化锆陶瓷具有耐腐蚀性能，在除氢酸外的绝大部分强腐蚀酸碱介质中都不会腐蚀，作为耐腐蚀阀门，在众多耐腐蚀领域

3. 高纯氧化铝陶瓷和增韧氧化锆陶瓷除了具有耐腐蚀性能外，同样具有硬度(洛氏硬度HRA>88,仅次于金刚石等少数几种材质), 因此在各种含有固体颗粒的高冲刷高磨损工况中，可以长期使用而不会被磨损。

四、进口电动陶瓷球阀结构尺寸

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）
公称压力PN（MPa）	公称通径DN（mm）	L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560
