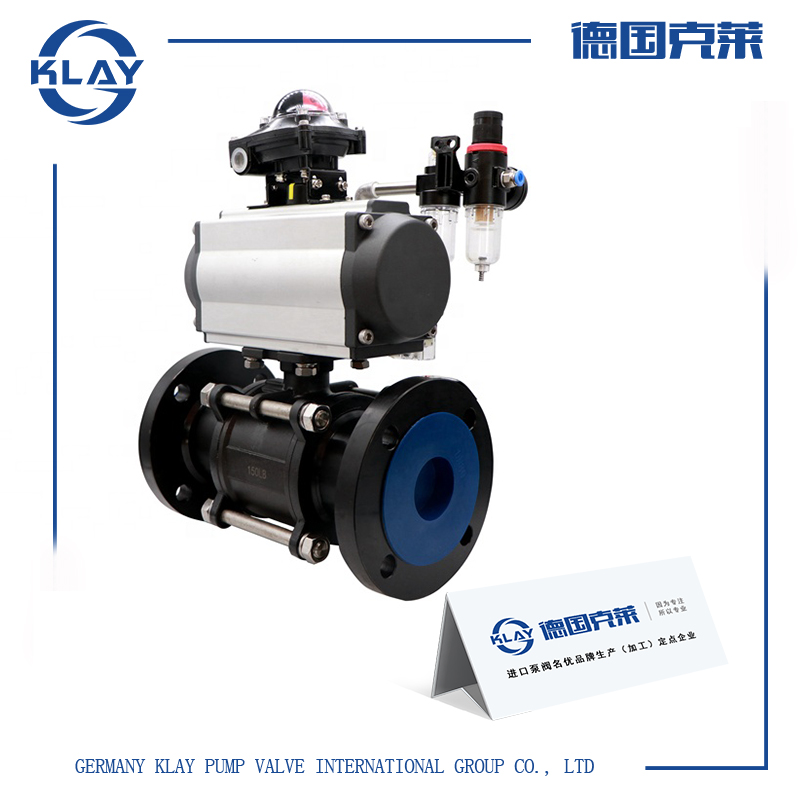

进口气动三片式法兰球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口气动三片式法兰球阀产品详情

适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、醋酸、氧化性介质、尿素等多种介质。产品可应用于造纸、石化、化工、冶金、电力、石油、轻工等工业部门的自动化控制系统中。

二、进口气动三片式法兰球阀技术参数

公称通径：DN15-200mm

链接方式：三片式法兰

气缸选配：KT系列、KW系列、KTSeries、KW Series

气缸形式：双作用、单作用(弹簧复位)

控制方式：开关型、调节型、三段式(开度可调)

公称压力：6、10、16bar(如需更高压力，请注明要求。)

气源压力：双作用：4-8bar、单作用：5-8bar

介质温度：W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃

环境温度：标准型：-20~80℃

阀体材质：碳钢(C)、不锈钢(P4、P6)

密封材质：聚四氟乙烯(F)

三、进口气动三片式法兰球阀工作原理

只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀较适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

四、进口气动三片式法兰球阀优势特点

进口气动三片式法兰球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造，结构合理、造型美观。阀座采用弹性密封结构，密封好，启闭轻。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀、三片式法兰球阀连接形式另有对焊(BW)承插焊(SW),并均可带支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以免误操作。

五、进口气动三片式法兰球阀结构尺寸

通径DN	L	A	H	K	N-Φd
15	130	160	290	65	4-12
20	150	160	310	75	4-12
25	160	190	350	85	4-12
32	180	190	370	100	4-16
40	200	206	406	110	4-16
50	230	216	446	125	4-16
65	290	260	550	145	4-16
80	310	286	596	160	8-16
100	350	340	690	180	8-16
