进口防爆气动球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

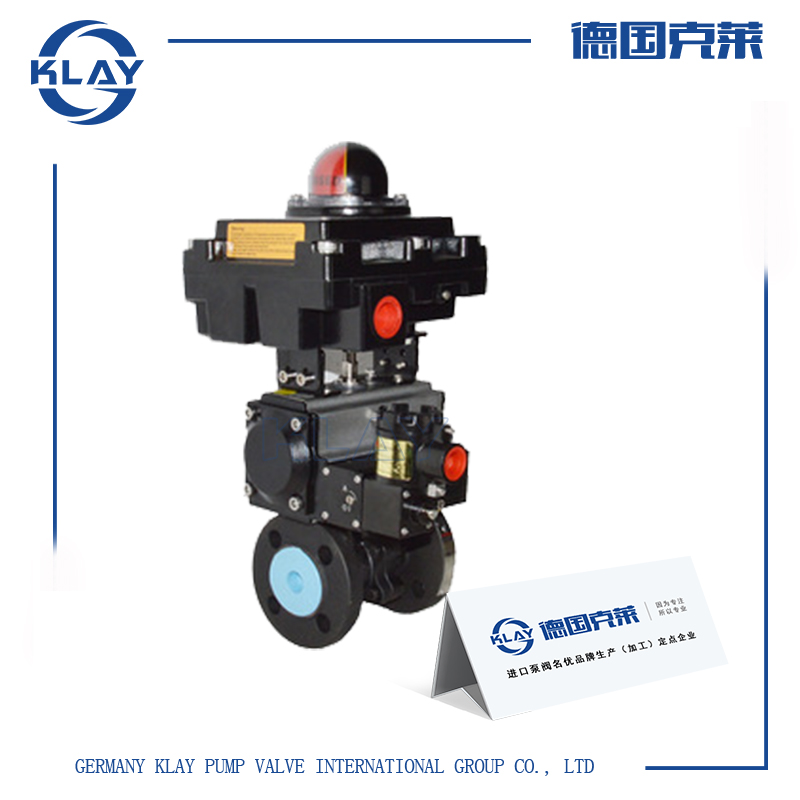

一、进口防爆气动球阀产品详情

是由球阀和配有防爆电磁阀及防爆限位开关的气动执行器连接组成，只需输入0.4-0.7MPa的气源即可对阀门进行开关两位操作。气动防爆球阀自身带有防火、排静电装置(球体、阀杆、阀体之间设有弹簧)，不会存在与火花接触，具有良好的防爆性能，广泛应用于蒸汽、化工、燃气、油品等易燃易爆的工况当中。可根据管道的介质及场合不同，装配不同防爆等级的电磁阀和限位开关等其它电气控制元件。

二、进口防爆气动球阀技术参数

公称通径：DN15-250(mm)

公称压力：1.6-6.4MPa

连接方式：法兰

阀体材料：WCB、CF8、CF8M

球体材料：2Cr13、CF8、CF8 M

阀座：PTFE、PPL、2C13+渗氮

设计标准：GB/T12237—1989

连接法兰：JB/T79-94;GB/T17241.6-1998

试验标准：GB/T13927—1992

附件配置：气动执行器、防爆电磁换向阀、防爆限位开关、手操机构

三、进口防爆气动球阀工作原理

根据作用形式不同可分为单作用和双作用两种，单作用式靠弹簧自动复位，它的独特优点是一旦机械发生故障或不通气源的情况下，球阀将自动归位于打开或关闭的状态。双作用的开关动作都通过气源来驱动执行的;即通气开，通气关，断气保持原位。

四、进口防爆气动球阀性能特点

1、进口防爆气动球阀主要结构由气动执行器和阀门连接，安装防爆电磁换向阀，电压AC220V或AC380V，接上5kgf/cm²左右压力的气源即可控制阀门，适用于易燃易爆场合;

2、我公司引进欧洲技术开发生产的浮动球阀，是所有阀类中流阻最小的一种，开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭;

3、双向密封，密封性能好。阀座采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。阀杆采用防吹出和防静电结构设计;

4、上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器，节省安装空间。

五、进口防爆气动球阀外形尺寸

进口防爆气动球阀尺寸表
公称通径DN	外形尺寸					连接尺寸
公称通径DN	d	L	L1	L2	H	D	D1	D2	高	n-Md
15	14	35	140	70	170	90	65	45	118	4-M14
20	19	38	165	83	175	100	75	55	130	4-M14
25	25	42	182	91	180	110	85	65	138	4-M14
32	29	50	209	100	215	130	100	78	147	4-M18
40	38	60	222	120	225	145	110	85	170	4-M18
50	48	70	294	120	248	160	125	100	170	4-M18
65	64	95	284	137	258	180	145	120	190	4-M18
80	76	118	361	172	300	190	160	135	228	8-M18
100	95	140	378	172	315	215	180	155	228	8-M18
125	112	175	593	185	375	245	210	185	185	8-M18
150	135	210	782	240	428	280	240	210	240	8-M22
