进口气动内螺纹球阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

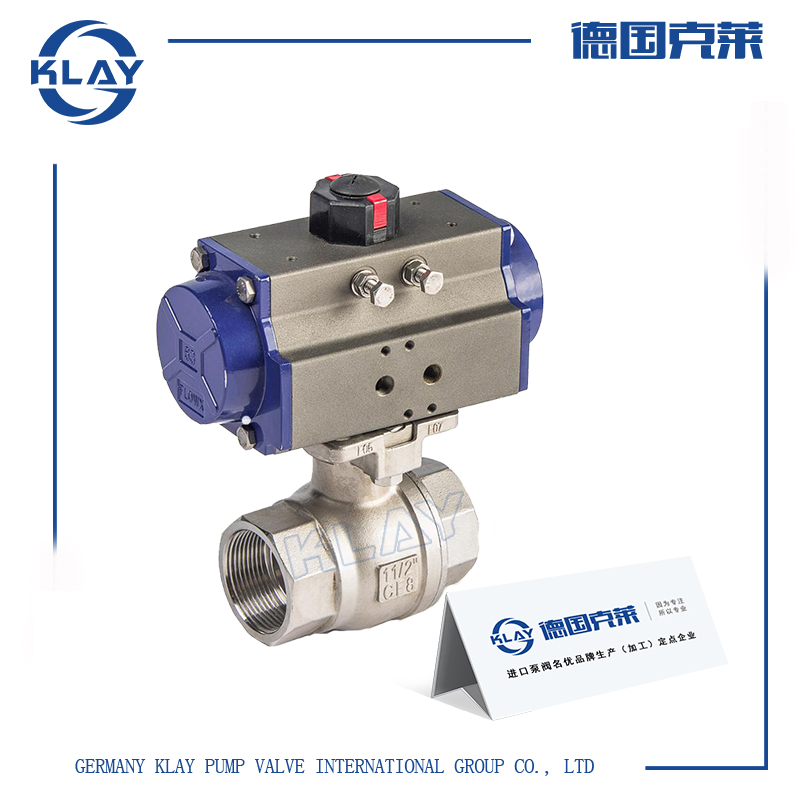

产品介绍一、进口气动内螺纹球阀产品详情
采用一体化结构，与KMA气动执行器相配，造型美观、轻便宜人，拆装快捷，操作灵活，性能卓越，配套简单，流通能力大，广泛应用于食品，环保，轻工，石油，造纸，化工，电力等行业的工业自动化系统中。
二、进口气动内螺纹球阀技术参数
| 公称通径DN(mm) | 6-100 | |||||
| 公称压力PN(MPa) | 1.6 | |||||
| 公称压力PS(MPa) | 强度试验 | 2.4 | ||||
| 密封试验 | 1.8 | |||||
| 材料材料代号 | C | P | R | |||
| 主要零件 | 阀体 | WCB | CF8304 | CF8M316 | ||
| 球体 | WCB | CF8304 | CF8M316i | |||
| 阀杆 | 2Cr13 | 0Cr18Ni9Ti | 0Cr17NiMo2 | |||
| 密封圈 | 增强聚四氟乙烯对位聚苯 | |||||
| 填料 | 聚四氟乙烯柔性石墨 | |||||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | ||
| 适用温度 | -28℃-300℃ | |||||
| 气动装置 | 型号 | OBD系列 | ||||
| 气源压力 | 0.4-0.7MPa | |||||
| 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | |
| GBT/12238 | Gb12221 | / | GB/T13927 | GB13927 | ||
三、进口气动内螺纹球阀工作原理
分为整体式、两片式及三片式气动球阀，阀体铸造采用德国克莱引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。
四、进口气动内螺纹球阀性能特点
1、设计特征;
2、阀体和端盖采用脱蜡精密铸造;
3、阀杆防爆出设计;
4、可选用多种螺纹标准;
5、全流量通径浮动球;
6、采用ISO5211直接安装执行器的高平台设计;
7、球阀与球体之间带防静电装置;
8、双碟形弹片自动压紧填料设计。
五、进口气动内螺纹球阀外形尺寸
|
口径 (mm) | 尺寸(mm) | |||||||||
| 三段式 | 对焊式 | 承插爆式 | ||||||||
| G | L | D | L | d | D | L | d | D1 | A | |
| 6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1～14.3 | 9.5 |
| 10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55～17.8 | 9.5 |
| 15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7～21.95 | 9.5 |
| 20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05～27.3 | 11.1 |
| 25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8～34.05 | 12.7 |
| 32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55～42.8 | 14.3 |
| 40 | 11/2 | 129 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65～48.9 | 15.89 |
| 50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1～61.35 | 17.4 |
| 65 | 2 | 186 | 64 | 193 | 64 | 78 | / | / | / | / |
| 80 | 3 | 206 | 78 | 222 | 78 | 94 | / | / | / | / |
| 100 | 4 | 240 | 98 | 273 | 98 | 124 | / | / | / | / |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口气动内螺纹球阀性能参数、结构尺寸、价格等详情请联系我们。
