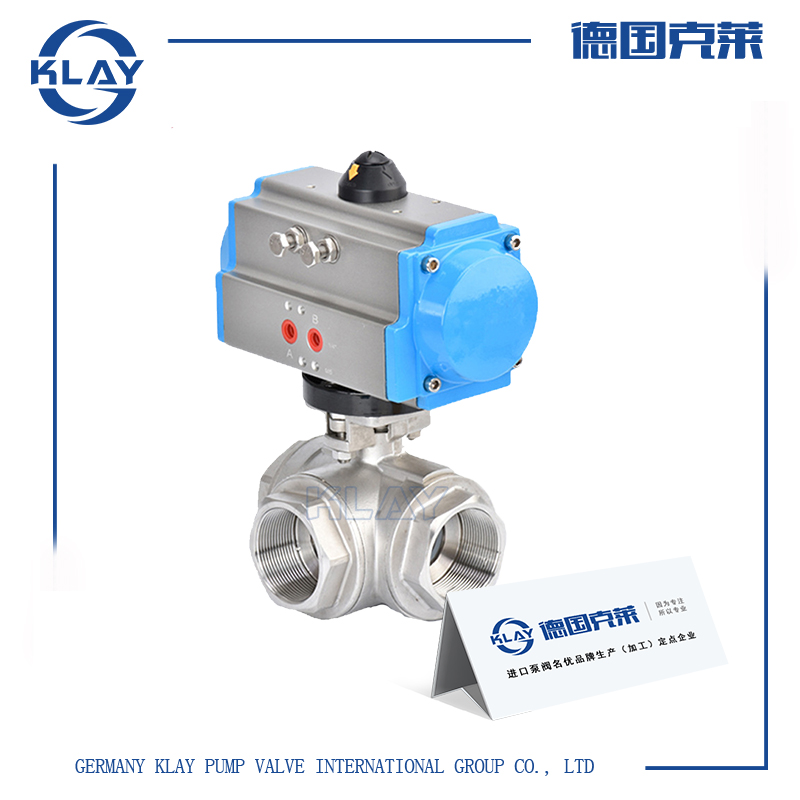

进口气动三通内螺纹球阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口气动三通内螺纹球阀产品详情
适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。
二、进口气动三通内螺纹球阀技术参数
| 阀体形式 | 三通铸造球型阀 |
|---|---|
| 公称通径 | DN15～50mm |
| 公称压力 | PN1.6、2.5、4.0、6.4 MPa |
| 连接形式 | 螺纹式(适用于1/2"～2") |
| 压盖型式 | 螺母旋紧式 |
| 密封填料 | V型聚四氟乙烯填料、PPL高温密封材料 |
| 阀芯形式 | O型球型阀芯 |
| 流量特性 | 快开特性 |
三、进口气动三通内螺纹球阀工作原理
分为"L型气动内螺纹球阀"与"T型气动螺纹球阀"，L型适用于介质的流向切换，能使相互垂直的两个通道联通，T型适用于介质的分流，合流或流向切换。双层阀杆填料符合德国泄露测试要求，在系统泄压后无需拆下整个阀体就能进行检查和维修。四、进口气动三通内螺纹球阀性能特点
1、有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合;
2、两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭;
3、四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流;
4、T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
五、进口气动三通内螺纹球阀外形尺寸
| 公称通径 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| L | 68 | 78 | 86 | 111 | 126 | 143 |
| L1 | 34 | 39 | 43 | 55.5 | 63 | 71.5 |
| H | 19 | 25 | 37 | 45 | 70 | 80 |
| H1 | 130 | 135 | 139 | 158 | 165 | 202 |
| H2、H3 | 根基实际配置气动附件而定 | |||||
| D | 140 | 140 | 140 | 164 | 164 | 190 |
| D1 | 62 | 62 | 62 | 75 | 75 | 91 |
