进口微型电动球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

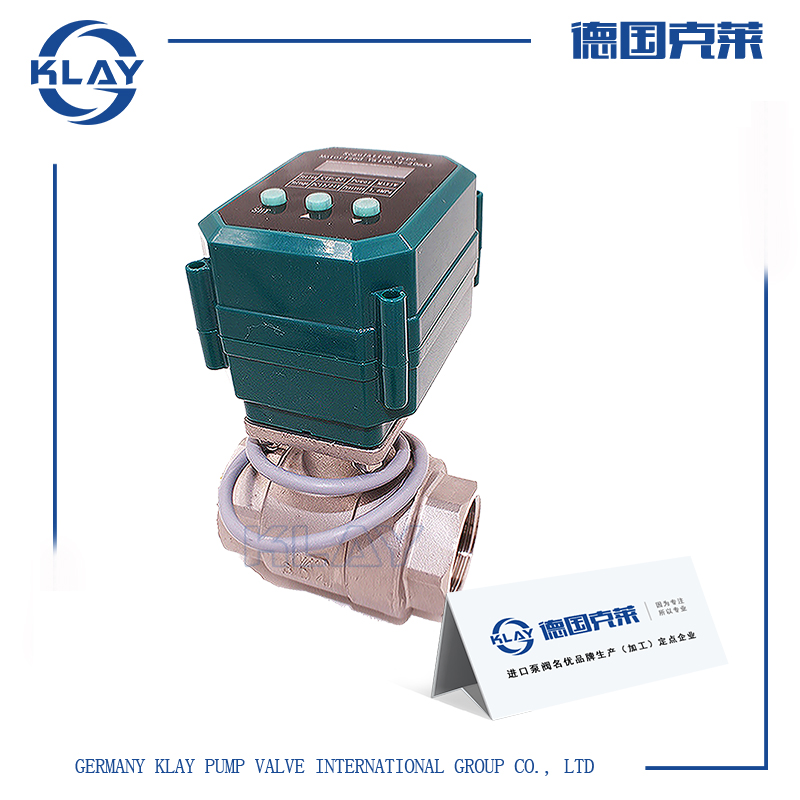

一、进口微型电动球阀产品详情

广泛应用于中央空调系统(风机盘管)、太阳能(工程及民用热水器)、节水器具(高校卡式节水系统)、IC卡水表、热计量表、空调自动加湿、于暖通空调、地暖、环保工程、给排水、水处理、预付费冷热水表、水处理系统、自动排水设备、高效节水器具、清洗设备(洗衣机、马桶)、医疗设备、消防设备、自动灌溉、定时加湿、空气压缩机定时排水设备、太阳能供水设备、工工业自控小型设备、饮用水设备、环保等领域。

二、进口微型电动球阀技术参数

产品型号

额定电压

工作电流

输出力矩

开关时间

控制模式

KWX-15Q

KWX-15N

DC3-6V

DC12V

AC/DC9-24V

AC220V

AC85-265V

Max100mA

（CR04除外Max150mA）

Max1.5NM

Max2.0NM

＜3s

＜5s

CR01 CR02 CR02+

CR03 CR04 CR05

工作压力

功率

介质温度

适配口径

防护等级

特殊功能

Max1.0Mpa

<3W

0-90℃

DN8-DN20

DN8-DN25

IP65

CR05

可外加带信号反馈功能

三、进口微型电动球阀工作原理

其执行器和阀体的一体化设计，大地减小了外形体积，为在仪器仪表及小型设备上的使用提供了方便。阀球、阀杆采用浮动密封结构，既减小了扭力又克服了结垢导致开关不灵的弊病。

四、进口微型电动球阀性能特点

1、进口微型电动球执行器外壳采用塑料或合金材料，外观小巧美观;传动机构采用塑料或金属齿轮，精密度较高，力矩较大。多种控制方式，既可以接受远程阀门控制信号，又可以反馈到位信号给智能检测单元;

2、外形美观，体积小巧，性能好，输出扭矩大，使用较长;

3、电气限位和机械限位设计,定位较准确,一致性较高,减少执行器连转的可能;

4、执行器和阀门可以多角度装配，方便于对于空间的分配需求;

5、球阀采用浮动密封结构，适用于重污垢及长期无动作的场合;

6、替换电磁阀不能正常工作的环境;

7、在1～2Mpa水压下，工作电流为45～100mA(不同型号之间有差异)。

五、进口微型电动球阀外形尺寸

黄铜材质	接口方式	口径	d	L	H	W
	双内螺纹全通径	DN8	8	46	31	0.287
		DN15	15	57	38	0.363
		DN20	20	71	45	0.444
		DN25	23.5	72	49	0.533
	双内螺纹缩径	DN10	8	46	31	0.286
		DN20	15	66	38	0.378
		DN25	20	72	47	0.538
		DN32	25	86	60	0.75
	立式三通	DN15	12	63	49	0.365
	立式三通	DN20	15	66	53	0.422
	内外螺纹	DN15	15	63	38	0.362
		DN20缩	15	66	38	0.392
		DN32缩	20	76	50	0.624
	双外	DN15	15	68	38	0.354
不锈钢	双内螺纹	DN8	8	46	31	0.294
		DN10缩	8	46	30.5	0.298
		DN15	15	55	38	0.37
		DN20缩	15	63	39	0.443
		DN20全	20	71	45	0.438
		DN25缩	20	75	47	0.538
		DN25全	25	72	49	0.547
