进口气动低温球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

一、进口气动低温球阀产品详情

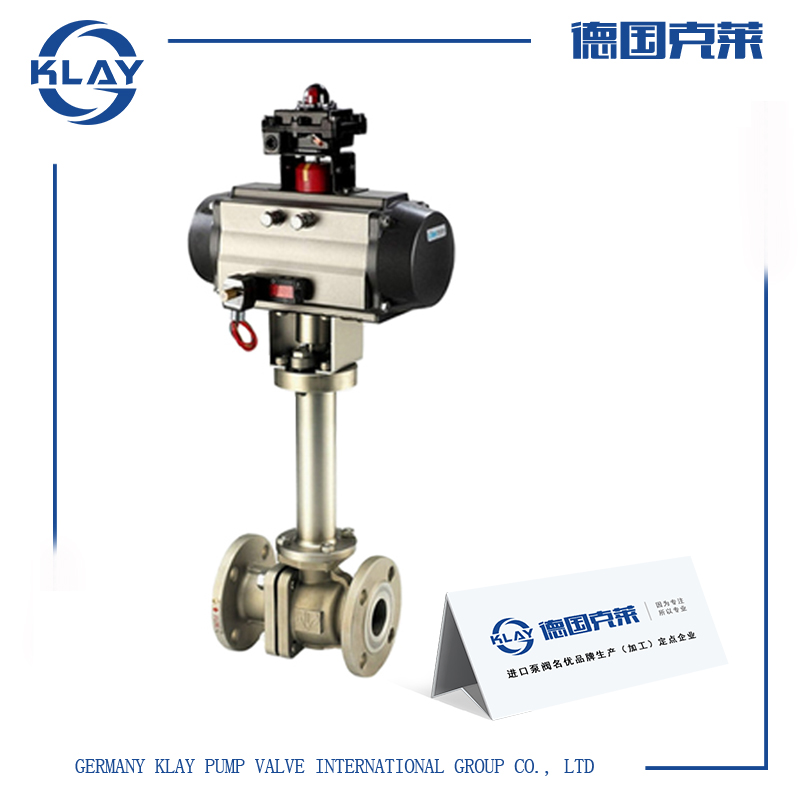

进口气动低温球阀主要用于输出液态低温(零下-40°~零下-196度)的介质如LNG(液化天然气)LO2(液态氧气)LN2(液氮)LAR(燃料)液化石油产品等，进口气动低温球阀由气动执行器、球阀和加长阀杆组合而成，进口气动低温球阀在选配的时候可以选用可选用(KT型气动执行器)、(KA型气动执行器)(AW型气动执行器)器配上输入信号4~20mA，改变阀芯的旋转角度(0~90°)实现调节和控制流量的参数来取代人工的开关调节操作。

二、进口气动低温球阀技术参数

通用形式：法兰、焊接

压力等级：1.6MPa~45MPa、150LB~2500LB

阀门通径：DN15Mmm～DN1200mm (1/2～48")

连结形式：法兰式、焊接式、螺纹

阀门材料：LCB、LC3、CF8

工作温度：-46℃、-101℃、 -196℃、-253℃

适用介质：LNG、LO2、LN2、LPG

驱动方式：气动(单作用带弹簧复位)(双作用开关型)

三、进口气动低温球阀工作原理

1. 防飞出结构阀杆设计;

2. 合理的加长杆设计长度，在最小的阀门使用空间下确保阀门的密封能力;

3. 球腔排压设置用以保证阀门开启关闭过程中球体内外压差的平衡，保障阀门开关过程中的扭矩不会过载;

4. DBB结构阀座系统，可有效排放阀腔内残留介质，有效保证阀门在介质热胀情况下的安全性能(固定式);

5. 弹簧与V垫相配合的补偿机制，确保阀门在面对超低温环境时阀杆部位密封能够自主的调整，实现密封延续性;

6. 平衡弹簧与V垫的次级密封设置腔压自密封以及弹性补偿密封的双重密封方式保证了阀门在整体温度变化的过程中的密封有效性(固定式)。

四、进口气动低温球阀优势特点

进口气动低温球阀由于低温介质比较特别，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍，所以气动低温球阀经特殊的低温处理，在制造过程将零件浸入低温-196℃的液氮中保冷2至6小时后取出自然处理，重复循环2次，减少温差和金相组织改变而产生变形，提高阀门在低温时的密封性，增加了工件的硬度，使加工时做到精密，气动低温球阀是用于易燃介质的阀门所以也需防静电设计。

五、进口气动低温球阀结构尺寸

DN	INCH	L	D	L1	D	D1	H	W
15	1/2	92	13	9.6	36	21.8	230	160
20	3/4	111	18	12.7	42	27.3	260	220
25	1	127	23	12.7	52	33.8	280	200
32	11/4	140	28	12.7	60	42.6	290	250
40	11/2	152	35	12.7	68	48.7	320	250
50	2	178	45	15.9	80	61.2	340	350
