进口气动陶瓷球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

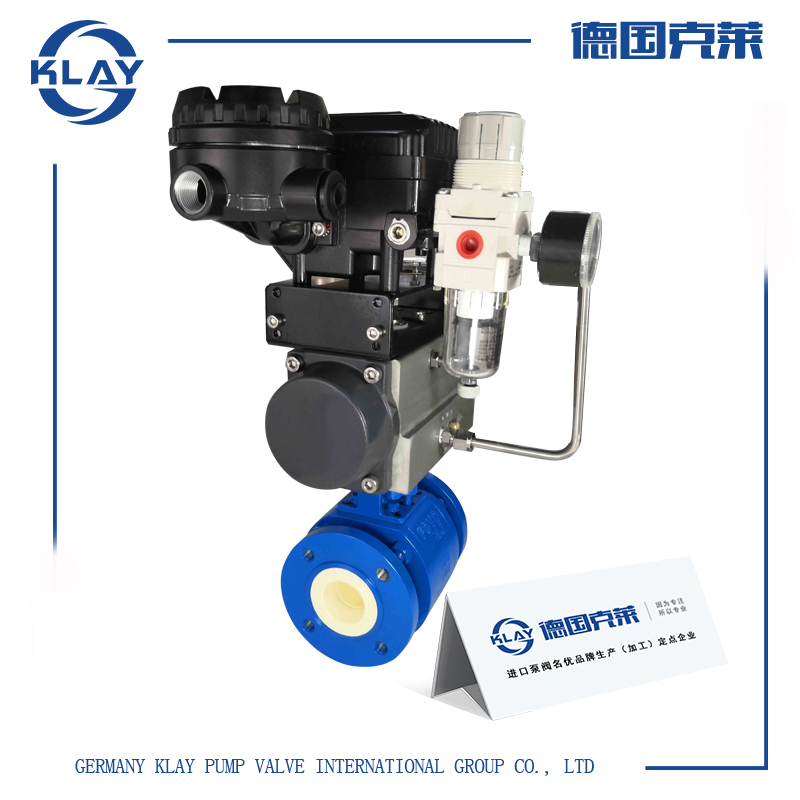

一、进口气动陶瓷球阀产品详情

进口气动陶瓷球阀具有耐腐蚀、耐高温、耐磨损及耐冲蚀等特点。应用于石化、冶金、造纸、电站、炼油等行业的酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的替代产品。氧化锆陶瓷球阀具有经济性高和使用长的优点。其驱动方式有手动、气动、气动一弹簧复位、气动等。并可按用户的要求设计陶瓷阀门。适用于酸、碱、盐类液体、气体介质环境，硬密封球阀适用于带颗粒、纤维状介质环境。

二、进口气动陶瓷球阀技术参数

公称尺寸：DN15～DN200(0.5”～8”)

压力等级：PN6～PN40 ANSI 150～300LB(磅級)

阀体材质：碳钢WCB、A105

不锈钢304、316、304L、316L

內件材质：结构陶瓷

连接方式：法兰连接

驱动方式：手动

试验压力：强度试验1.5倍公称压力

密封试验：1.1倍公称压力

灰渣试验：1倍公称压力

使用温度：-20～300℃

三、进口气动陶瓷球阀优势特点

1、与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度高。本阀具有耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。

2、球体采用研磨设备及工艺,球圆度高,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得好的密封性能。

3、改变了金属硬密封球阀泄露、扭矩大、密封面不耐腐蚀的缺点。

4、陶瓷良好的耐磨性,让本阀使用长,是钛合金阀和蒙乃尔阀。

5、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中。

四、进口气动陶瓷球阀结构尺寸

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）
公称压力PN（MPa）	公称通径DN（mm）	L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560
