进口电动衬氟球阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。
产品介绍一、进口电动衬氟球阀产品详情

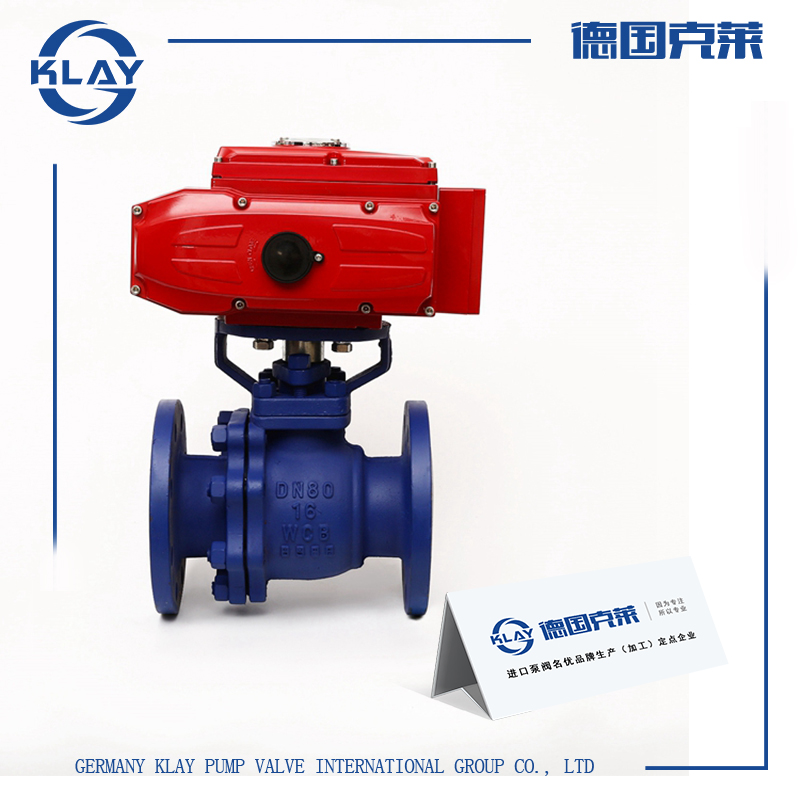

进口电动衬氟球阀在现代化防腐工业中有着不可忽略的位置，是由智能型电动执行器和衬氟球阀组合而成，球阀的结构上分为(浮动式、固定式)。球阀流道、阀心以及与介质接触的部位均采用全衬四氟工艺。具有良好的耐腐、防老化的特性。特别适用于，有机酸、硫酸、浓酸、王水、碱以及一些腐蚀性液体介质的管道上。以(220V、380V)电源为驱动接受(4~20mA)工业仪表信号，推动阀杆带动球心旋转来完成球阀的开关和调节。
二、进口电动衬氟球阀技术参数
工作电源 | AC110V,AC220V,AC380V,DC24V |
公称通径 | DN15-100 |
介质温度 | -15℃~+120℃（无冻结） |
工作压力 | PN1.0～1.6(MPa) |
控制方式 | 调节或开关控制 |
连接方式 | 法兰连接 |
适用介质 | 酸、碱、盐、氯气、蒸气、源水、矿浆纸浆、王水、氧化剂、还原剂、腐蚀性化学液体(不能疏导氧气、氢气、天然气、煤气等可燃、助燃气体) |
阀体材质 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti，SS304、SS316 |
阀盖材质 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti |
填料函材质 | WCB，40Cr，ZG，1Cr18Ni9Ti |
填料压盖材质 | WCB，ZG1CrM0，ZG，1Cr18Ni9Ti |
阀座材质 | 全氟共聚物FEP |
填料 | 全氟共聚物FEP |
设计与制造标准 | GB12237-2007 API 6D |
法兰标准 | JB79—2015、GB/T 9124.1-2019、GB/T 9124.2-2019、ANSI B16.5 JIS B2212 |
结构长度 | GB12221-2005 |
检验标准 | API 598 |
三、进口电动衬氟球阀优势特点
进口电动衬氟球阀在现代化防腐工业中有着不可忽略的位置，是由智能型电动执行器和衬氟球阀组合而成，球阀的结构上分为(浮动式、固定式)。球阀流道、阀心以及与介质接触的部位均采用全衬四氟工艺。具有良好的耐腐、防老化的特性。特别适用于，有机酸、硫酸、浓酸、王水、碱以及一些腐蚀性液体介质的管道上。以(220V、380V)电源为驱动接受(4~20mA)工业仪表信号，推动阀杆带动球心旋转来完成球阀的开关和调节。
四、进口电动衬氟球阀结构尺寸
| 通径 （DN） | L | D | D1 | D2 | b | f | Z-ΦD | H1 | H2 | W1 | W2 |
| 15 | 130 | 95 | 65 | 45 | 16 | 2.5 | 4-Φ14 | 216 | 47.5 | 196 | 145 |
| 20 | 140 | 105 | 75 | 55 | 18 | 2.5 | 4-Φ14 | 231 | 52.5 | 196 | 145 |
| 25 | 150 | 115 | 85 | 65 | 19 | 3 | 4-Φ14 | 236 | 57.5 | 196 | 145 |
| 32 | 165 | 140 | 100 | 78 | 19 | 3 | 4-Φ18 | 256 | 70 | 196 | 145 |
| 40 | 180 | 150 | 110 | 85 | 19 | 3.5 | 4-Φ18 | 261 | 75 | 196 | 145 |
| 50 | 200 | 165 | 125 | 100 | 19 | 3.5 | 4-Φ18 | 271 | 82.5 | 196 | 145 |
| 65 | 220 | 185 | 145 | 120 | 19 | 3.5 | 4-Φ18 | 303 | 92.5 | 255 | 182 |
| 80 | 260 | 200 | 160 | 135 | 20 | 3.5 | 8-Φ18 | 358 | 100 | 255 | 182 |
| 100 | 280 | 220 | 180 | 155 | 21 | 4 | 8-Φ18 | 383 | 110 | 255 | 182 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口电动衬氟球阀型号参数、结构原理、价格等详情请联系我们。
