进口气动三通快装球阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

产品介绍

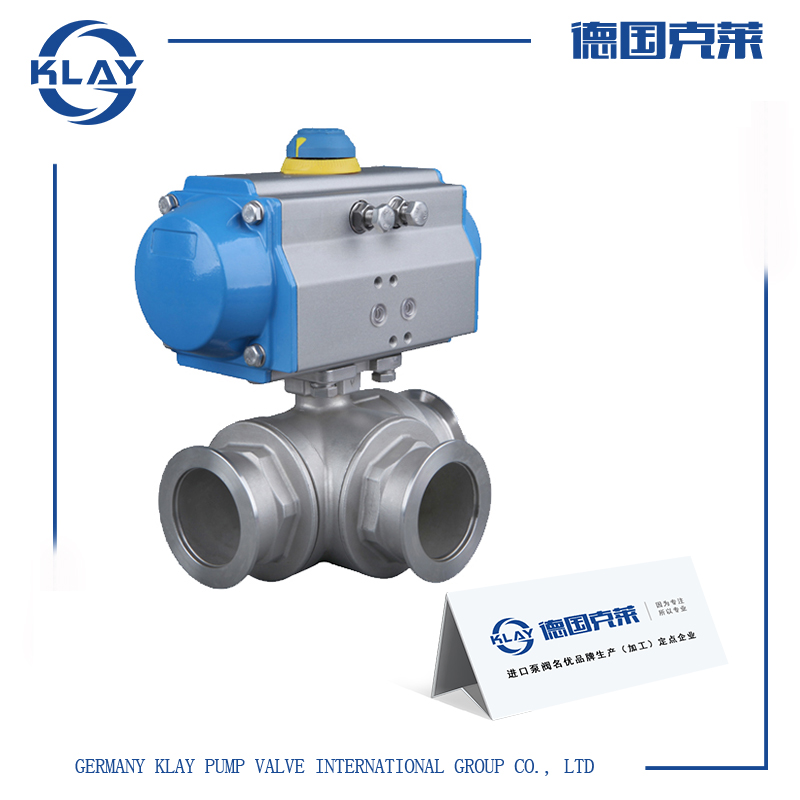

一、进口气动三通快装球阀产品详情

进口气动三通球阀是阀门的一种，可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

二、进口气动三通快装球阀技术参数

公称通径：DN15-200mm

链接方式：卡箍

气缸选配：KT系列、KW系列

气缸形式：双作用、单作用(弹簧复位)

控制方式：开关型、调节型、三段式(开度可调)

公称压力：6、10、16bar(如需更高压力，请注明要求。)

气源压力：双作用：4-8bar、单作用：5-8bar

介质温度：W1：-40~180℃、W2：-40~300℃、W3/W4：-30~425℃

环境温度：标准型：-20~80℃

阀体材质：碳钢(C)、不锈钢(P4、P6)

密封材质：聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)

三、进口气动三通快装球阀工作原理

通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。密封圈为全封闭式紧紧包裹住阀球，无空间和死角，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。两端为卡箍连接方便拆卸、清洗、维修。气动卫生级三通球阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。

四、进口气动三通快装球阀优势特点

1、密封圈采用全封闭式紧紧包裹住阀芯，无介质积存区域和死角。

2、快装方式，连接方便，操作简单，可快速拆卸和安装，为日后清洁工作带来方便。

3、根据结构形式可分为三通L型和T型，实现对管路介质换向、分流、合流使用。

4、维修和更换时，只需松开两片卡箍即可拆卸阀门，不需破坏周围墙体，减少了维修时间和维修费用。

5、不仅能对管道介质进行快速开关切断控制，也可对流量压力温度等各项参数进行百分比调节。

五、进口气动三通快装球阀结构尺寸

公称通径DN	L	L1	H	D	D1	执行器型号
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	仅供参考
15	130	140	182	95	65	KTS-52
20	140	140	186	105	75	KTS-52
25	150	158	208	115	86	KTS-63
32	165	158	212	136	100	KTS-63
40	180	210	269	146	110	KTS-75
50	200	248	295	160	125	KTS-83
65	220	248	306	180	145	KTS-83
80	250	268	329	195	160	KTS-92
100	280	345	384	215/230	180/190	KTS-125
125	320	410	420	245/270	210/220	KTS-145
150	360	438	440	280/300	240/250	KTS-160
200	400	487	506	335/360	295/310	KTS-190
