进口不锈钢蝶阀
- 订购说明：
- ·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
- ·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
- ·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
- ·产品驱动方式：手动、蜗轮、气动、电动等。
- ·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
- ·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
- ·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

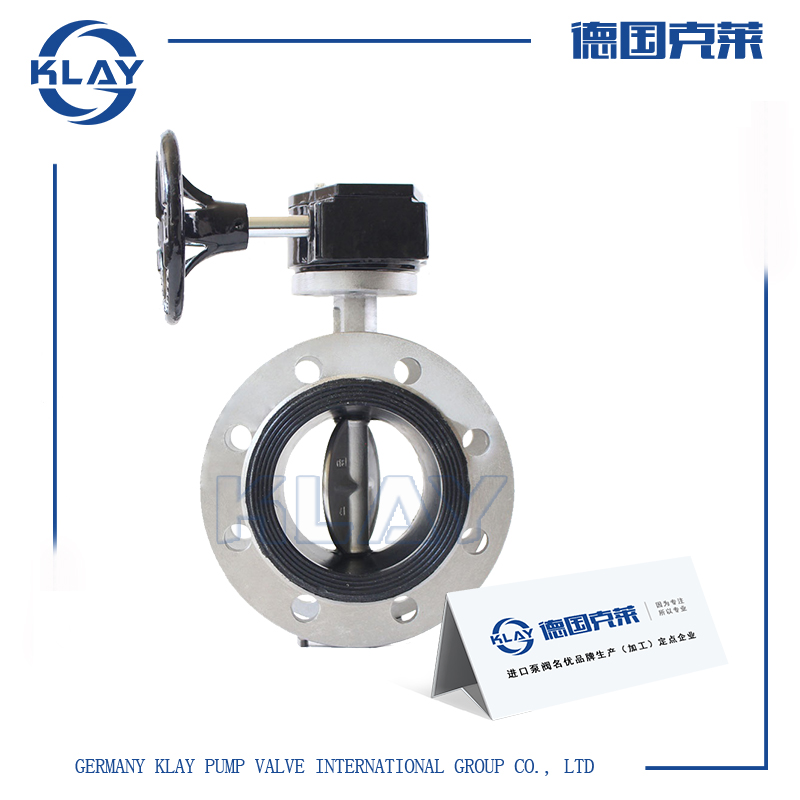

产品介绍一、进口不锈钢蝶阀产品详情
启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀的优点有结构简单、体积小、重量轻、安装尺寸小、开关快。
二、进口不锈钢蝶阀技术参数
|
密封圈材料代号 |
适用温度 |
适用介质 |
|
NR |
≤85℃ |
水、空气、酸碱类 |
|
CR |
≤85℃ |
水、煤气、酸碱类 |
|
NBR |
≤100℃ |
水、油品 |
|
CPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
|
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
|
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
|
阀杆 |
碳钢镀镍磷、不锈钢 |
|
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
|
气动装置 |
组合件 |
三、进口不锈钢蝶阀工作原理
蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上，蝶板旋转90角度即可完成启闭。阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。
四、进口不锈钢蝶阀性能特点
1、D341W 蜗轮法兰通风蝶阀采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便;
2、本阀驱动力矩小，启闭灵活，操作方便可靠;
3、本阀代体上设置密封挡圈，密封无可见间隙，泄漏率小;
4、蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象;
5、本阀可配备各种驱动装置，如手动装置、电动装置、气动装置、推杆装置等;
6、本阀阀芯可做成双门或百叶式，以满足不同用户的要求。
五、进口不锈钢蝶阀外形尺寸
| DN | D | D1 | n-do | b | L |
| 200 | 320 | 280 | 8-18 | 16 | 140 |
| 250 | 375 | 335 | 12-18 | 16 | 140 |
| 300 | 440 | 395 | 12-22 | 16 | 170 |
| 350 | 490 | 445 | 12-22 | 16 | 170 |
| 400 | 540 | 495 | 16-22 | 16 | 190 |
| 450 | 595 | 550 | 16-22 | 16 | 190 |
| 500 | 645 | 600 | 20-22 | 16 | 190 |
| 600 | 755 | 705 | 20-26 | 18 | 210 |
| 700 | 860 | 810 | 24-26 | 18 | 210 |
| 800 | 975 | 920 | 24-30 | 18 | 210 |
| 900 | 1075 | 1020 | 24-30 | 18 | 250 |
| 1000 | 1175 | 1120 | 28-30 | 18 | 250 |
| 1100 | 1275 | 1220 | 28-30 | 18 | 250 |
| 1200 | 1375 | 1320 | 32-30 | 18 | 250 |
| 1400 | 1575 | 1520 | 36-30 | 18 | 300 |
| 1600 | 1790 | 1730 | 40-30 | 22 | 300 |
| 1800 | 1990 | 1930 | 44-30 | 22 | 300 |
| 2000 | 2190 | 2130 | 48-30 | 22 | 300 |
| 2100 | 2300 | 2240 | 52-33 | 22 | 300 |
| 2200 | 2405 | 2340 | 52-33 | 26 | 350 |
| 2400 | 2605 | 2540 | 56-33 | 26 | 350 |
| 2600 | 2805 | 2740 | 60-33 | 26 | 350 |
| 2800 | 3030 | 2960 | 64-36 | 26 | 400 |
| 3000 | 3230 | 3160 | 68-36 | 26 | 400 |
温馨提示：
本文中所述文字、数据、品牌、图片仅用于参考，如需查看更多的进口不锈钢蝶阀性能参数、结构尺寸、价格等详情请联系我们。
