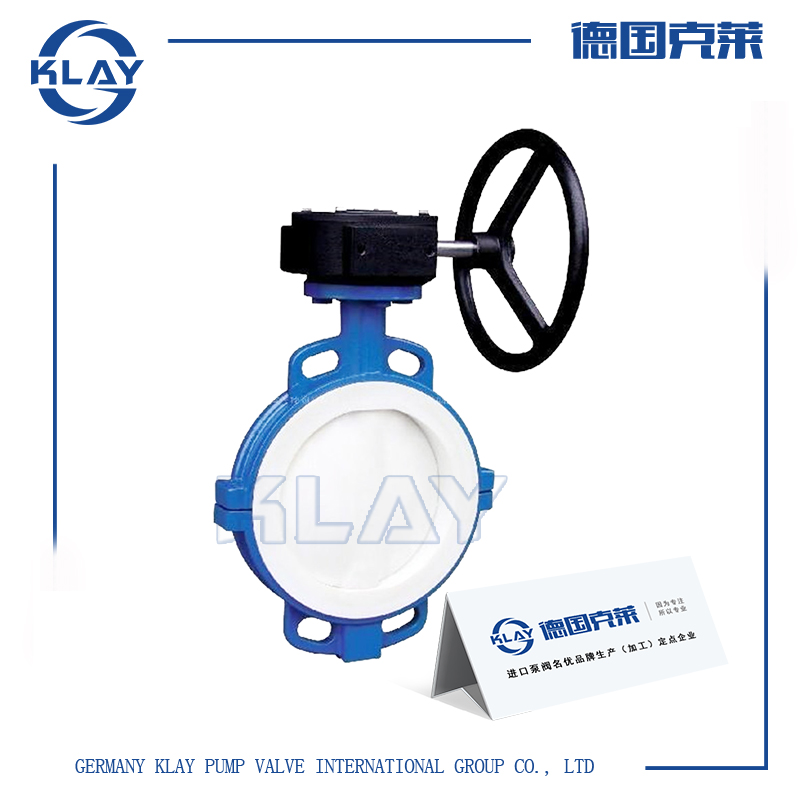

进口衬氟蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口衬氟蝶阀产品详情

产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，特别是具有严惩腐蚀性介质的使用场合如硫酸、氢氟酸、磷、酸、氯气、强碱，王水等具有强腐蚀的介质。

二、进口衬氟蝶阀技术参数

规格范围：DN50-DN2500

温度范围：-10℃≈220℃

压力范围：PN16

阀体材质：铸铁/铸钢

阀杆材质：碳素钢

阀座材质：PTFE

阀板材质：铸铁/铸钢

连接方式：对夹式，法兰式

适用范围：水、油品、污水、气动、强酸强碱及工业液体

三、进口衬氟蝶阀工作原理

采用带有球形密封表面的衬氟塑料包衬蝶板，配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便，严密的密封性能，超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴现端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制，从而达到产品结构紧凑、外形美观、工艺合理、性能可靠。保证阀轴不与腔内流体介质接触，更换阀轴时非常方便，阀门不需要拆离离管道即可完成。

四、进口衬氟蝶阀性能特点

阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温的SI橡胶的弹性衬垫阀座,达到介质的无泄漏。

五、进口衬氟蝶阀外形尺寸

公称通径	PN1.0(MPa)主要外形尺寸和连接尺寸(mm)								PN1.6(MPa)
DN	L	D	D1	D2	f	Z-φd	H2	H1	D	D1	Z-φd
40	33	145	110	85	3	4-φ18	270	80	145	110	4-φ18
50	43	160	125	100	3	4-φ18	280	85	160	125	4-φ18
65	46	180	145	120	3	4-φ18	290	93	180	145	4-φ18
80	46	195	160	140	3	4-φ18	310	100	195	160	8-φ18
100	52	215	180	155	3	8-φ18	340	110	215	180	8-φ18
125	56	245	210	185	3	8-φ18	355	120	245	210	8-φ18
150	56	280	240	210	3.5	8-φ23	380	160	280	240	8-φ23
200	60	335	295	265	3.5	8-φ23	430	245	335	295	12-φ23
250	68	390	350	320	4	12-φ23	450	260	405	355	12-φ26
300	78	440	400	370	4	12-φ23	480	300	460	410	12-φ26
350	78	500	460	420	4	16-φ23	600	320	520	470	16-φ26
400	102	565	515	475	4.5	16-φ25	630	330	580	525	16-φ30
450	114	615	565	525	4.5	20-φ25	655	380	640	585	20-φ30
500	127	670	620	580	5	20-φ25	680	390	715	650	20-φ33
600	154	780	725	690	5	20-φ30	730	450	840	770	20-φ36
700	165	895	840	800	5	24-φ30	790	480	910	840	24-φ36
800	190	1010	950	905	5	24-φ34	880	580	1020	950	24-φ39
900	203	1110	1050	1005	5	28-φ34	930	625	1120	1050	28-φ39
1000	216	1220	1160	1115	6	28-φ34	1000	660	1255	1170	28-φ42
1200	254	1450	1380	1325	6	32-φ41	1300	780	1485	1390	32-φ48
