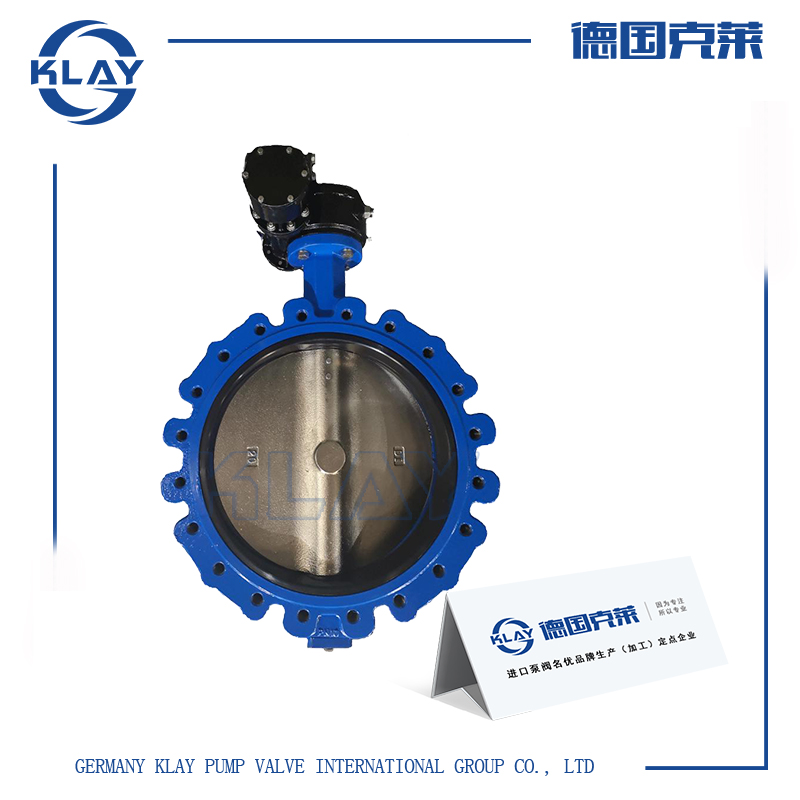

进口衬胶蝶阀

订购说明：

·克莱产品：如有指定型号标准，请直拨销售热线咨询价格，了解详情！
·技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规范，发送传真或邮件至本公司。
·产品订货参数：通径（DN）,公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
·产品驱动方式：手动、蜗轮、气动、电动等。
·产品标准:国标GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
·报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
·阀门质量要求、质量标准、供方对质量负责的条件:按国家有关质量标准。

在线订购

产品介绍

一、进口衬胶蝶阀产品详情

工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

二、进口衬胶蝶阀技术参数

公称通径：DN(mm)50~2000

公称压力：PN(MPa)0.6~1.6

适用介质空气、水、污水、蒸汽、煤气、油品等

驱动形式手动、蜗杆蜗轮传动、气传动、电传动

阀体：球墨铸铁、铸钢、合金钢、不锈钢

蝶板：铸钢、不锈钢及材料

密封圈：橡胶、聚四氟

阀杆：2Cr13、不锈钢

填料：O型圈、柔性石墨O

三、进口衬胶蝶阀工作原理

是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。

四、进口衬胶蝶阀性能特点

1、半轴设计使阀门仅有两部分与流体接触，即阀板和阀座。有效的防止腐蚀，增加了阀门使用寿命，并最大限度的加大了流量;

2、三重轴端密封有效地防止外泄漏;

3、光滑的阀板与阀座紧密配合有效防止内泄漏，并减小阀门扭矩;

4、可更换的阀座支撑圈避免橡胶阀座的膨胀和变形.并且使得阀座的更换更加简单;

5、橡胶阀座直接硫化在支撑环上，适合高流速和真空场合使用，并且提高使用寿命;

6、轴套采用自润滑轴承设计，有效地减少了磨擦，维护少，使用寿命长;

7、阀座和阀板可选择多种材料.使阀门可以适用多种不同介质。

五、进口衬胶蝶阀外形尺寸

公称通径(DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
