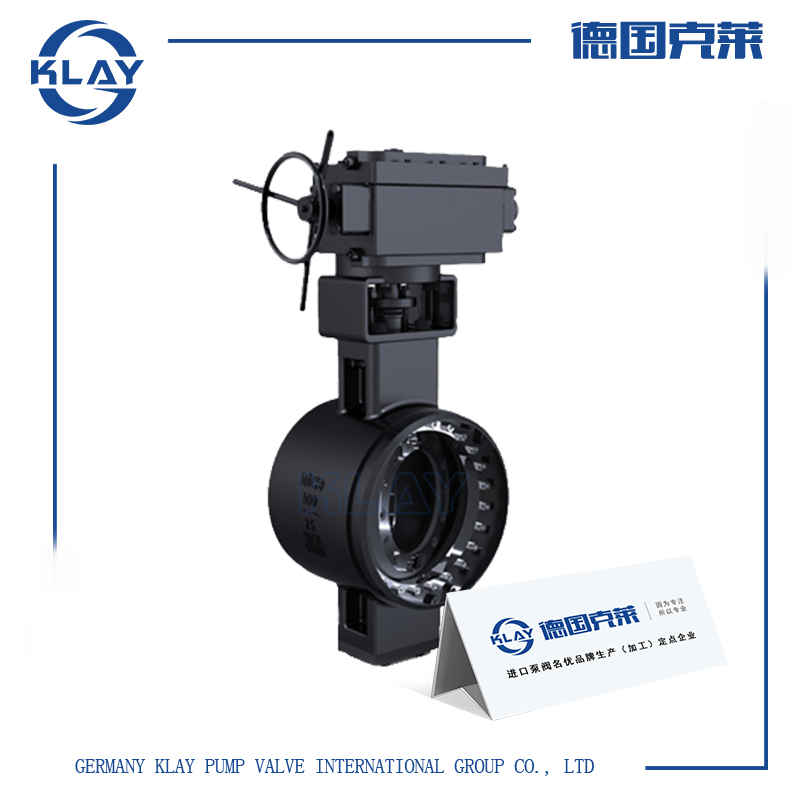

进口焊接蝶阀

一、进口焊接蝶阀产品详情

该产品是在吸收、消化国内外先进技术的基础上开发的第五代新产品，它可应用于各种工业领域，是取代中压闸阀、截止阀、球阀、旋塞阀的理想产品，是目前唯一能实现无磨损零泄漏，使用寿命长，并能承受一定反向压力的高性能优秀产品，最低使用温度达-196℃,最高使用温度达815℃，由于其良好的流量特性，即可以关闭截断介质，也可以任意调节介质的流量。

二、进口焊接蝶阀技术参数

厂家品牌：德国克莱KLAY

适用范围：石油,化工

产品别名：进口焊接蝶阀

连接形式：焊接

阀体材质：碳钢

公称通径：DN40-2000 (mm)

适用介质：水/蒸汽/油品/气体

压力环境：1.6(Mpa)工作温度≤425(℃)

结构形式：斜板式

传动形式：蜗轮传动

密封形式：硬密封型

三、进口焊接蝶阀工作原理

三偏心其一是指阀轴在阀座密封面的一侧即轴向偏心X,其二是指阀轴及其孔的中心与阀座密封面的中心线有一个偏心(即径向偏心δ), 其三是指密封面锥体轴线与阀体轴线有一个偏角(即角度偏心α)，三偏心的作用：⑴是保证蝶板密封面在开启能迅速与阀座锥面分离，减轻蝶板密封面与阀座密封面的摩擦扭矩力，延长使用寿命;⑵使其能达到关闭接触即密封、开启数额瞬间密封面即分离的优秀密封性能。当阀轴顺时针方向旋转时、蝶板向关闭方向运动，当阀轴顺时针方向旋转90°时，蝶板密封面与阀座密封面处于完全关闭状态(即密封状态);由于三偏心的作用原理此时蝶板在介质压力的作用下会越关越紧，从而达到极高的密封性能。当阀轴逆时针方向旋转时，蝶板会立刻与阀座锥面分离而向开启方向运动，当阀轴逆时针方向旋转90°时，蝶板处于全开状态。这种三偏心结构蝶阀密封性能的好坏及寿命的长短主要取决于阀座密封面锥角β、径向偏心δ、轴向偏心X及角度偏心α等结构参数的合理设计;对于不同口径的阀门这些参数都不尽相同，我厂对每一口径阀门的结构参数都进行优化设计，并采取相应合理的生产工艺加以保证，从而保证了产品的密封性能和使寿命。

四、进口焊接蝶阀性能特点

1、具有耐高温、高压、耐腐蚀、耐磨损等特点;

2、结构紧凑、体积小、重量轻、操作灵活、使用方便;

3、此阀无法兰，对管道和保温包扎带来很大方便和美观;

4、采用焊接结构，使蝶阀与管道平面达到永久性的零泄漏;

5、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏。

五、进口焊接蝶阀外形尺寸
